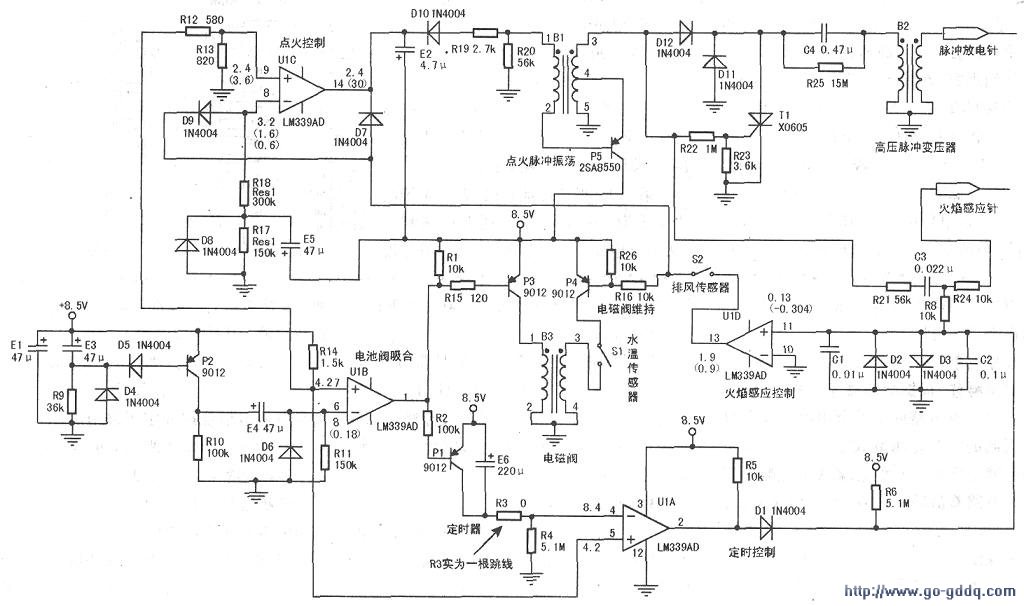

万家乐TM8型热水器的点火器实绘电路如图1所示，其工作原理如下。

　 电路原理剖析
　　
　　1．点火过程
　　
　　当水控开关合上时，电源盒（本文未画出）中继电器吸合，排风扇得电工作，同时输出约8.5V直流电到脉冲点火器。由于E5通过R17充电，在UIC的⑧脚产生电位高过⑨脚的2.4V，(14)脚对地饱和导通，则P5与Bl产生较强的自激振荡，在B13脚输出最大辐度约170V(实测)频率约62,5kHz的正弦交流信号。由于D12对C4经B2初级充电，Bl上的交流信号辐度由低到高增大，当增大到约170V后，可控硅Tl导通，放电针放电点火，Bl上的交流信号重复前面辐度的变化过程，放电针产生约33Hz的点火。

　　2．电磁阀吸合
　　
　　接通电源后，E3通过R9充电使P2稍延迟片刻导通，导通后P2集电极高电位通过E4在UIB⑥脚产生约8V的脉冲，高过⑦脚的6V电压，①脚输出低电平使P3饱和，电磁阀B3因①、②脚流过较大电流而吸合，煤气比点火脉冲稍后打开，避免了煤气爆燃。

　　3，点火
　　
　　电磁阀吸合后，只需较小电流维持。煤气打开后，如点火没成功，UIC脚输出低电平，D7导通，P4导通，维持电磁阀吸合。

　　UIC脚电位逐渐下降，(14)脚可维持约30s的低电平，即放电针可持维点火30s，保证点火的可靠性。

　　4．火焰感应过程
　　
　　当点火成功后，由于火焰具有单向导电性，B1脚的交流脉冲经R21、C3、R24、感应针、火焰、D2、D3、R8等通路，在UID(11)脚形成负电位，UID(13)脚输出低电平，使P4维持导通，即维持电磁阀吸合。同时，(13)脚的输出低电平，使D9导通，UIC⑧脚钳位在0.6V，UIC截止，Bl脚脉冲对E2充电，(14)脚很快建立起约30V电压，Dl0截止，P5振荡减弱，Bl脚脉冲下降到约70V，可控硅Tl不能触发，点火脉冲停止。Bl脚70V脉冲经R21、UID脚，维持其负电位。

　　5．定时过程
　　
　　电磁阀吸合时，Pl饱和，E6放电；Pl截止后，E6通过R4充电，在UIA脚形成8.4V电位，高于⑤脚的4.2V电压，UIA饱和，②脚输出低电位，经Dl截止，UID脚维持负电位，约20分钟后，UIA脚电压低于⑤脚4.2V电压，UIA截止，Dl导通，经R15流向UID(11)脚的电流大过感应针形成的负电流，(11)脚电位高于(10)脚电位，UID截止，P4也截止，电磁阀弹起，关断煤气，热水器停止加热。

　　6．安全保护
　　
　　在使用过程中，若排气扇未启动，S2断开；当水流太小或火太大使出水温度太高时，Sl断开。无论Sl还是S2断开，都会使电磁阀断开，关断煤气，避免引发安全事故。
