电路分析
本电磁炉控制电路由MCU主芯片(S3F9454822-94DK)、八选一电子模拟开关HCF4051、六反相器TC4069(多谐振荡器)、LED驱动控制译码器TM1628及四位数码管显示器、七只触摸式按键等组成，如下图所示。
1．MCU主芯片S3F9454822-94DK
该芯片为系统控制微处理器，引脚功能及实测电压见下表。插上电源插头后，主板开关电源输出18V、12V及5V的电压，其中，5V电压通过插座CN1的④脚经EC1滤波后供给MCU的(20)脚，同时内部设置的复位电路开始工作，保证MCU内部的存储器、寄存器等电路在完成清零后开始进入到正常工作状态。同时，MCU内部电路与②、③脚外接的晶体振荡器产生8MHz的时钟引脚功能代号电压(V)1接地GND02外接8.OMHz晶振osc2.493外接8.OMHz晶振osc24441.3(未用)5蜂鸣器驱动信号输出BUZZER06显示信号输出 2.827显示信号输出 3.458显示屏控制信号输出 1.479显示屏控制信号输出 3.9110风扇驱动信号输出FAN4.8711主回路电流检测端I-AD0.1912电压检测端V-AD32313功率调整信号输入PWM1.5814炉面温度检测信号输入T-MAIN01415功率管温度检测T-IGBTO.2816启动脉冲输出PAN4.1417电流检测端CUR018功率管使能信号输出IGBTEN50919空NT5.0920电源VCC5.2信号，并输出自检脉冲，确认电路正常后进入到待机状态，这时(18)脚输出低电平的EN信号，保证功率管截止。
开机时，S3F9454822-94DK从存储器内调出软件设置的默认工作状态数据，控制显示屏、LED发光管显示当前的工作状态。
(18)脚输出高电平EN信号，解除对功率管的锁定，并输出检锅信号，当检测电路检测到有电流时，MCU确认炉面上放置了正常的锅具，此时进入加热状态，并通过人机对话实现功能参数的调节，达到烹饪的目的。
| 引脚 | 功能 | 代号 | 电压(V) |
| 1 | 接地 | GND | 0 |
| 2 | 外接8.OMHz晶振 | osc | 2.49 |
| 3 | 外接8.OMHz晶振 | osc | 2 44 |
| 4 | 1.3(未用) | ||
| 5 | 蜂鸣器驱动信号输出 | BUZZER | 0 |
| 6 | 显示信号输出 | 2.82 | |
| 7 | 显示信号输出 | 3.45 | |
| 8 | 显示屏控制信号输出 | 1.47 | |
| 9 | 显示屏控制信号输出 | 3.91 | |
| 10 | 风扇驱动信号输出 | FAN | 4.87 |
| 11 | 主回路电流检测端 | I-AD | 0.19 |
| 12 | 电压检测端 | V-AD | 3 23 |
| 13 | 功率调整信号输入 | PWM | 1.58 |
| 14 | 炉面温度检测信号输入 | T-MAIN | 0 14 |
| 15 | 功率管温度检测 | T-IGBT | O.28 |
| 16 | 启动脉冲输出 | PAN | 4.14 |
| 17 | 电流检测端 | CUR | 0 |
| 18 | 功率管使能信号输出 | IGBTEN | 5 09 |
| 19 | 空 | NT | 5.09 |
| 20 | 电源 | VCC | 5.2 |
2、8通道数字控制模拟电子开关HCF4051
HCF4051引脚功能及实测电压见下表。
| 脚号 | 功能 | 符号 | 电压(V) |
| 1 | 输入 | IN | 2.3 |
| 2 | 输入 | IN | 3.8 |
| 3 | 公共输出／输入 | OUT/IN | 4.2 |
| 4 | 输入 | IN | 4,2 |
| 5 | 输入 | IN | 4.4 |
| 6 | 禁止端 | INH | O |
| 7 | 模拟地 | VEE | 0 |
| 8 | 数字地 | vss | 0 |
| 9 | 地址端 | A | 3.9 |
| 10 | 地址端 | B | 3.5 |
| 11 | 地址端 | c | 2.7 |
| 12 | 输入 | IN | 4 5 |
| 13 | 输入 | IN | 4.9 |
| 14 | 输入 | IN | 4.2 |
| 15 | 输入 | fN | 4.6 |
| 16 | 电源 | VDD | 5.2 |

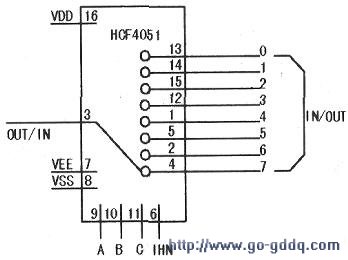

HCF4051是单8通道数字控制模拟电子开关，如右图所示，有三个二进控制输入端A、B、C和INH输入，具有低导通阻抗和很低的截止漏电流。开关接通哪一通道，由输入的3位地址码ABC来决定。在本机中，当MCU完成复位后，按照软件设计默认的程序为HCF4051提供地址码，使IOCOM与107接通，也就是③、④脚之间接通，确保开机指令优先，其后操作其他按键时才有效，输出信号送到MCU的(16)脚。HCF4051的真值表见下表。
| 输入状态 | 接通通道 | |||
| INH | c | B | A | |
| O | 0 | O | O | “O” |
| 0 | 0 | O | 1 | “1” |
| 0 | 0 | 1 | 0 | “2” |
| 0 | 0 | 1 | 1 | “3” |
| 0 | 1 | O | O | “4” |
| O | 1 | O | 1 | “5” |
| 0 | 1 | 1 | 0 | “6” |
| O | 1 | 1 | 1 | “7” |
| 1 | φ | φ | φ | - |
3．CMOS六反相器
TC4069TC4069中的两个门电路G1(U3A)、G2(U3B)及RC元件组成多谐振荡器，如左图所示，C14及电阻R12为振荡定时元件。
在本电路中，f=lMHz。振荡信号由门G2(U3B)④脚输出，经门G3(U3C)倒相放大后，由⑥脚输出并送往触摸按键电路中。当感应信号使输出端为低电平时，反相器使输出端输出高电平，再次感应时电路状态翻转。TC4069的引脚功能及实测电压见下表。
| 脚号 | 功能 | 代号 | 电压(V) |
| 1 | 输入 | Al | 61 |
| 2 | 输出 | Yl | 5.9 |
| 3 | 输入 | A2 | 5.9 |
| 4 | 输出 | Y2 | 6.4 |
| 5 | 输入 | A3 | 6.4 |
| 6 | 输出 | Y3 | 5.9 |
| 7 | 地 | 0 | |
| 8 | 输出 | Y4 | |
| 9 | 输入 | A4 | 12.3 |
| 10 | 输出 | Y5 | |
| 11 | 输入 | A5 | 12.3 |
| 12 | 输出 | Y6 | |
| 13 | 输入 | A6 | 12.3 |
| 14 | 电源 | vcc | 12.3 |
4．驱动控制译码器
TM1628TM1628是一种带键盘扫描接口的LED(发光二极管)驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路，引脚功能及实测电压见下表。该lC内置功率CMOS管，能够直接驱动LED，并具有多种显示模式（11段x7位～14段x4位）。另外，该lC内置RC振荡及上电复位电路，驱动的LED均采用共阴接法，DIO口为N管开漏输出，在②脚与VDD之间接上拉电阻R2。
| 脚号 | 功能 | 符号 | 电压(v) | 脚号 | 功能 | 符号 | 电压(v) |
| 1 | 外接下拉电阻 | 0 | 15 | 段输出／键扫描 | SEG8/KS8 | 1.68 | |
| 2 | 数据输入／输出 | DIO | 275 | 16 | 段输出／键扫描 | SEG9/KS9 | 1.68 |
| 3 | 时钟 | CLK | 352 | 17 | 段输出／键扫描 | SEG10/KS10 | 1.27 |
| 4 | 片选 | STB | 1.47 | 18 | 段（位）输出 | SEG12/GRID7 | 1.3 |
| 5 | 键盘扫描 | KEY1 | 0 | 19 | 段（位）输出 | SEG13/GRID6 | 3.13 |
| 6 | 键盘扫描 | KEY2 | 0 | 20 | 段（位）输出 | SEG14/GRID5 | 2.9 |
| 7 | 电源 | VDD | 4.98 | 21 | 电源 | VDD | 4.98 |
| 8 | 段输出／键扫描 | SEGl/KS1 | 171 | 22 | 地 | GND | 0 |
| 9 | 段输出／键扫描 | SEG2/KS2 | 3.49 | 23 | 位输出 | GRID4 | 3.04 |
| 10 | 段输出／键扫描 | SEG3/KS3 | 1.68 | 24 | 位输出 | GRID3 | 3.04 |
| 11 | 段输出／键扫描 | SEGJ4/KS4 | 1,68 | 25 | 地 | GND | O |
| 12 | 段输出／键扫描 | SEG5/KS5 | 1.68 | 26 | 位输出 | GRID2 | 3.04 |
| 13 | 段输出／键扫描 | SEG6/KS6 | 1.68 | 27 | 位输出 | GRID1 | 3.04 |
| 14 | 段输出／键扫描 | SEG7/KS7 | 168 | 28 | 地 | GND | 0 |
5、触摸式按键
本机采用7只触摸式按键，每只按键采用感应弹簧和触摸片组成，每组共有三根线，一根经二极管检波后分别送到HCF4051八选一开关的①、②、④、⑤、(12)~(15)脚，作为功能选择之用；另一根经二极管检波后接到TC4069⑥脚。与其并接的lMΩ,电阻与对地电容构成放电回路，目的是消除干扰，避免误触发。SW1～SW7键功能分别为功率减小、爆炒、电压电量、定时预约、功能选择、功率增加和电源开关按键。
6、开机控制过程
插上电源插头后，主板上的开关电源输出18V（风扇驱动、功率管驱动电压）、12V及5v电压。其中，5V电压通过插座CN1的④脚经EC1滤波后供给MCU的(20)脚、HCF4051的(16)脚及TM1628的⑦、(21)脚；12V通过插座CN1的(13)脚送到TC4069的(14)脚。这时，MCU内部设置的复位电路开始工作，保证MCU内部存储器、寄存器等电路在完成清零后开始进入到待机状态，并使(18)脚输出低电平的EN信号，保证功率管截止；另一方面，MCU⑥、⑦、⑨脚输出逻辑脉冲使HCF4051的③脚与④脚接通，同时由TC4069组成的多谐振荡器起振，其⑥脚输出矩形脉冲。
当用手触摸面板开关时，人体的感应信号被二极管D14正向检波后送到HCF4051的④脚，经D15反向检波后送到TC4069⑥脚，此时TC4069⑥脚电位下降，因TC4069为反相器组成的多谐振荡器，减小的输出信号经反馈后反而得到的是增强的输出脉冲，这一脉冲又使加在D14上的电压升高，经HCF4051③脚送到MCU(16)脚，这时MCU从存储器内调出软件设置的默认工作状态数据，进入检锅状态。
