蓝宝石KYT-30B/2遥控升降转叶扇，采用风扇专用编码集成电路RTS715 -2与译码控制集成电路RTS511B-OOO为核心。

　　该扇采用轻触式按键，机身超薄型结构，机架升降可调，扇头能仰能俯以适应送风要求。

　　电路原理
　　
　　该转叶扇电路主要由红外发射遥控电路和红外接收/控制电路两部分组成。

　　1．红外发射遥控电路
　　

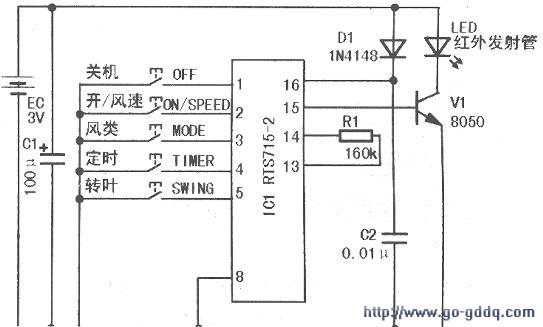

　　红外发射遥控电路实绘图如上图所示，以编码集成电路ICl(RTS715 -2)及外围元件组成。IC1的⑩脚通过二极管D1接电源正端；⑧脚接电源负端；⑥、⑦、⑨～(12)脚悬空未用；(13)、(14)脚外接电阻Rl，与IC1内部电路组成振荡电路，产生载波信号；①～⑤脚为编码输入端，外接5个遥控键。当按下任一按键时，电路起振，编码脉冲从(15)脚输出，经驱动放大管V1(8050)放大后，激励红外发射管LED向外界发射红外遥控脉冲，对转叶扇进行遥控操作。

　　2．红外接收/控制电路
　　

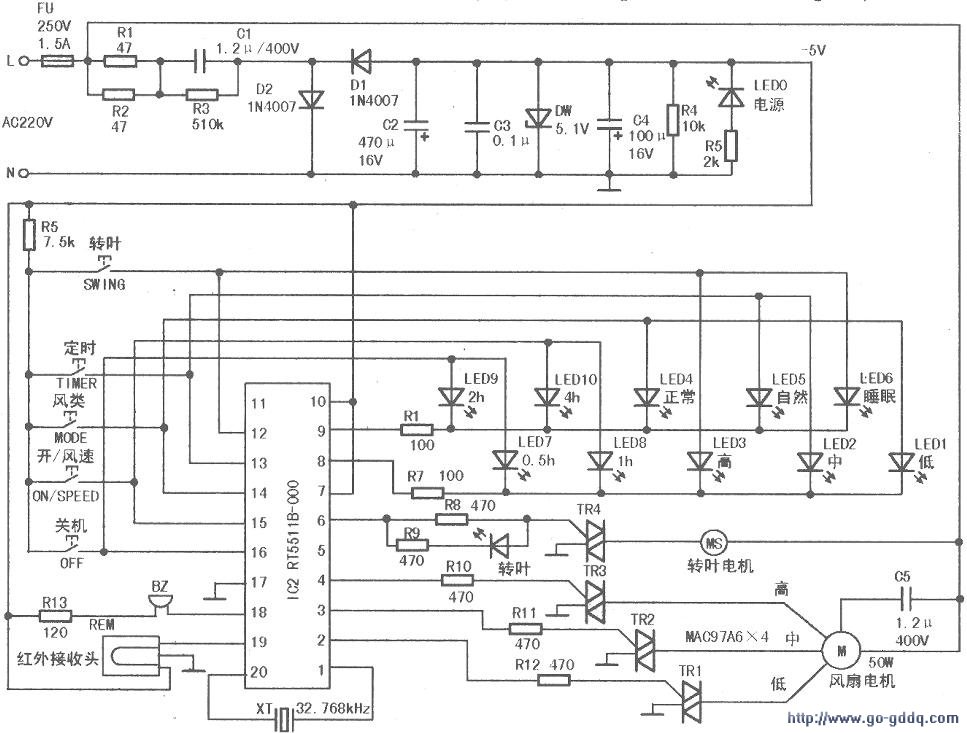

　　红外接收/控制电路实绘图如下图所示。

　　该电路由红外接收头REM、遥控译码控制集成电路IC2(RTS511B-OOO)、风扇电机M、转叶电机MS、电源电路及驱动控制电路等组成。

　　AC220V市电经保险熔断器FU后分成两路，一路向转叶电机MS及风扇电机M供电。另一路由限流电阻Rl、R2，降压电容Cl，整流管Dl、D2，滤波电容C2-C4，稳压管DW组成简单电源稳压电路，产生-5v直流电压作为IC2的工作电源。R3是泄放电阻，R4是待机负载电阻，均起保护作用。

　　IC2的⑦、⑩脚接电源负端；(17)脚接电源正端；(19)脚为遥控信号输入端，外接红外接收头REM，将接收到遥控器发出的遥控信号输入内部译码电路，译码后从IC2相关脚输出控制信号；①、(20)脚外接晶振XT( 32.768kHz)，与内部电路组成时钟振荡电路，产生32.768kHz时钟振荡频率，为IC2提供稳定的工作频率，使各部分电路得到同步，协调工作；(11)脚悬空未用，(12)～(16)脚为控制信号输入端，分别外接转叶键( SWING)、定时键( TIMER)、风类键(MODE)、开/风速键( ONISPEED)和关机键(OFF)。通过操作各按键，达到控制转叶扇各种工作状态；⑧、⑨脚为功能指示灯LEDl~LED10显示公共端，与(12)～(16)脚组成矩阵式显示电路，显示当前的运转状态，其中LED1～LED3是风速指示灯，显示低、中、高速风速；LED4～LED6是风类指示灯，显汞正常风、自然风、睡眠风；LED7～LEDl0是定时指示灯，显示0.5h、1h、2h、4h，并以0.5h为单位递增，累进7.5h定时；②～④脚分别是风扇电机的地、中、高速控制输出端，控制M的运转状态；⑤脚悬空未用；⑥脚为转叶电机控制输出端，用于控制MS工作状态，LED11是转叶指示灯，当LED11点亮时MS运转；(18)脚为蜂鸣器驱动输出端，外接蜂鸣器BZ，当操作遥控器或手动面板上各功能按键一次时，蜂鸣器会发出短促“嘟”声（当操作关机键时，蜂鸣器则不响），提示操作按键有效，同时相应功能指示灯点亮。

　　接通电源，电源指示灯LEDO点亮，指示电路接通电源，同时IC2复位，自动进入等待状态。操作遥控器或控制面板上功能键，同样得到相应功能：

　　(1)开/风速键
　　
　　该键用于开机和风速选择，第一次按开/风速键，IC2②脚输出负电平，TR1导通，M低速运转。第二次按开/风速键，IC2③脚输出负电平，TR2导通，M中速运转。第三次按开/风速键，IC2④脚输出负电平，TR3导通，M高速运转。重复按开/风速键，风速按低速→中速→高速→低速模式循环运转，同时风速指示灯LEDl→LED2→LED3→LED1相应循环点亮。

　　(2)风类键
　　
　　该键用于风类选择，每按一次风类键可改变一次风类，可在正常风→自然风→睡眠风→正常风循环选择。风类指示灯LED4→LED5→LED6→LED4相应循环点亮。

　　(3)定时键
　　
　　该键用于预置运转时间，每按一次定时键，则增加0.5h，实现0.5h．、th、2h、4h四段累进计时，最长定时为7.5h，定时指示灯LED7~LED10相应点亮。当LED7～LED10全亮时，指示时间7.5h。运行过程中，定时指示灯会随时间减少而逐个熄灭时，转叶扇自动关机。欲解除定时，可按定时键使定时回到0状态，待LED7～LED10全熄灭即取消定时，转叶扇一直工作，直至人为关机为止。

　　(4)转叶键
　　
　　该键用于控制转叶轮工作状态，按一次转叶键，IC2⑥脚输出负电平，转叶指示灯LED11点亮，TR4导通，转叶电机MS运转驱动转叶轮360度旋转送风，实现风量导向产生偏吹效果。再按转叶键，IC2⑥脚停止输出负电平，LED11熄灭，TR4截止，MS停转。

　　(5)关机键
　　
　　该键用于控制关机，按关机键，IC2自动复位，转叶扇停止工作，功能指示灯熄灭，但电源指示灯LEDO仍亮，电路处于待机状态。值得提醒的是，关机后，直流电源电路仍工作，长时间不使用转叶扇，应该拔下电源插头，防止电源电路相关元件因高热而损坏。
