目前，常见的防盗报警器有红外线防盗报警器、触摸式防盗报警器、感应式防盗报警器和磁控防盗报警器等，这些防盗报警器共同缺点是监控范围内存在死角，本文介绍一种全方位无死角微波防盗报警器。它是采用雷达探测模块。TWH9250将监管区域的警情转换成低电平信号输出，通过报警集成电路与音频功率放大集成电路共同作用实现防盗报警，同时设有红外线摄像控制电路，具有简单实用、工作可靠、安全性能高、容易实现等特点。

　　工作原理

　　防盗报警器在探测到警情时具有声光报警功能，同时对现场进行摄像控制。电路设计包括发射微波的环状天线、雷达探测模块、报警集成电路、音频功率放大集成电　　路、红外摄像控制电路及直流稳压电源电路六个部分，电路原理结构图如图1所示，具体电路如图2所示。

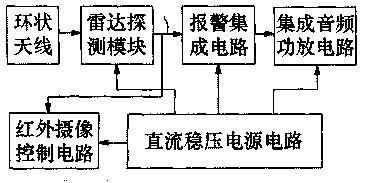

图1  电路原理结构图

图2 具体电路图

　　TWH9250雷达探测模块TWH9250是一款新颖的雷达探测模块，具有以下特点：(1)采用微波管扫描发射，探测距离远；(2)全方位无死角检测；(3)低功耗采用电池供电；(4)内部电路采用集电极开路输出，直接驱动小型继电器动作，终端配接灵活；(5)具有光控端和灵敏度调节端，满足各种应用场合；(6)外围电路简单，只要接上环状天线和终端执行机构，通电即可工作。

　　TWH9250模块的外形、引脚排列及内部电路功能框图如图3所示。环状天线发射的微波信号形成立体微波警戒网，当人在网内走动产生由人体移动反射回来的微波信号，此时“微波产生”电路输出随物体移动的微弱低频信号，经两级“放大”至。70dB左右，然后依次送入“窗口电压比较”电路和“脉冲宽度比较”电路进行双重鉴别，当确认该放大信号的电压幅值和宽度均达到设定要求后，触发“锁存电路”，触发信号经“光控门”送到计数“控制电路”进行输出延迟处理，延迟时间设定10s，最后由末级功率管集电极输出。为提高微波电路的稳定性能和比较电路的精度，各部分电路由4V基准电路和7V稳压电路单独供电。

　　TWH9250模块初次通电经40s预稳定时间才能进入探测戒备状态，启动后只要系统不掉电电路随时处于探测状态，TWH9250模块正常工作电压为12V，各引脚功能如附表所示。

图3 外形、引脚及内部电路功能框图

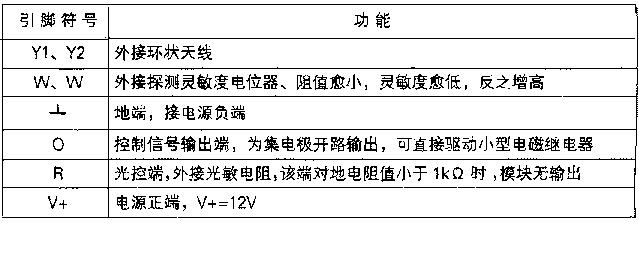

引脚功能附表

　　报警集成电路

      如图2所示，A2采用音源LC246四模拟声报警集成电路IC，报警时发出类似消防车的声音，将第一选声端8脚接电源(3V)可改变选声端电平大小，获得其它报警声响。报警集成电路根据探测模块提供的输出信号工作，当有人在报警器有效探测区范围内活动时，A1探测模块输出端输出一持续时间约10s左右的低电平信号，该低电平信号经R1加到三极管VT1基极，VT1导通，集电极电压经R3限流、VZ稳压后的3V左右直流电压供A2工作，经5脚输出片内存储的消防车声音报警信号；VT1导通，同时红色发光二极管LED1发光报警，如果人在探测范围内活动不止，报警声将会持续不断，直到人离开活动探测范围结束报警。

　　TWH9250初次通电经40s预稳定状态，输出端O输出低电平信号，为防止初次通电扬声器发出刺耳的报警声响，电路设置预热开关S，初次通电打开开关S，待预稳定时间后(通过LED1发光状态判断)合上开关S，电路进入警戒状态。

　　音频功率放大集成电路

       为使电路输出功率较大，报警效果更好，选用LM386小功率通用型集成音频功率放大器，其中2脚为反相输入端，3脚为同相输入端，每个输入端对地的直流电位接近零，即使与地短接直流电平也不会产生太大的偏离，使用比较灵活、方便。扬声器采用8Ω、5W电动扬声器，设计时集成功率放大电路采用OTL接法，C2为输入耦合电容，C4为电源去耦滤波电容，输出端与负载接470 μF电解电容器，R7、C5频率补偿电路抵消扬声器音圈电感在高频下的干扰，同时改善功放的高频特性，防止高频自激，调节1和8脚之间的可调电阻RP2使LM386的电压增益在20～200之间变化。

　　红外摄像控制电路

       当监控区域内有警情出现时，TWH9250探测模块输出低电平信号，使得A2的7脚获得3V直流电压，该3V电压一路作为报警集成电路A 2的电源，另一路送至红外摄像控制电路，通过R8直接加到VT2基极，使VT2由原来的截止态转为导通，继电器K吸合，同时红外线摄像控制电路得电工作。

　　直流稳压电源电路

      由电源变压器、硅桥、滤波电容、三端集成稳压器四个部分组成，如图2所示。电源变压器可从市场直接购得或自行绕制，参数按220V／15V、10VA选取，滤波采用日本ELNA(耐压不低于25V)大电容器确保质量，C7用来消除电源网络的杂波干扰信号，绿色发光二极管LED2作为电源指示灯，采用12V蓄电池供电。

　　图2中，RG光敏电阻阻值小于1 kΩ时，模块封锁不工作，实现白天“休息”晚间工作。如果要求模块全天候工作，不接RG直接将模块的R端悬空，图中RP1的灵敏度调节电位器采用WSW有机实芯微调电阻器，通过调节阻值大小调整模块的探测范围。

　　探测模块外接的环状天线采用φ2～φ4mm粗铜丝制作，内径10mm，开口处平行引线不超过10mm，保证天线安装稳固，电路中除可调电阻器其余电阻均采用RTX-1／8W碳膜电阻器。

　　雷达探测模块TWH9250的防盗报警器具有独特的设计思想和简单的控制电路，监控范围大，探测灵敏度高，1～5m的探测距离，是一种应用前景看好、值得推广的新型防盗报警装置。
