本文介绍采用单片机设计的投篮自动测试系统能准确记录投球个数，醒目地显示、打印并向主记录计算机传输考试成绩，实现了体育考试的自动化，克服了人工操作产生的失误，有效地防止考试舞弊现象。

　　系统硬件

　　硬件组成系统结构及微电脑投球记数器组成框图如下图所示，微电脑投球记数器采集的投篮测试数据通过RS232C串行口与现场记分工作站通信，统计分数的服务器通过集线器和考试现场的记分工作站组成局域网，现场考试成绩随时送入统计分数的服务器。

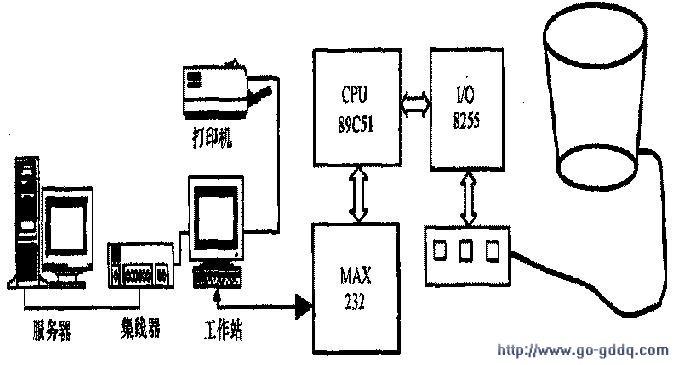

球记数器组成框图

　　投球计数器微电脑投球记数器以89C51微处理器为核心器件，扩展一片8255可编程I／O芯片做键盘及显示接口，为醒目地显示成绩，显示器采用4英寸、超高亮度8段LED数码管，单片机串行口经MAX232转换成RS232电平与PC通信，根据功能需要设置“开始”键、“停止”键和“违章”键。微处理器的P1口与拨码开关连接做为功能转换开关，为满足不同应用场合的需要，设有“单机”和“联机”转换开关用于PC联机，同时设有“定时1分钟”和“定时1．5分钟”转换开关和“定时投篮”和“定数投篮”转换开关，适应不同测试方法，微电脑投球记数器原理如下图所示。

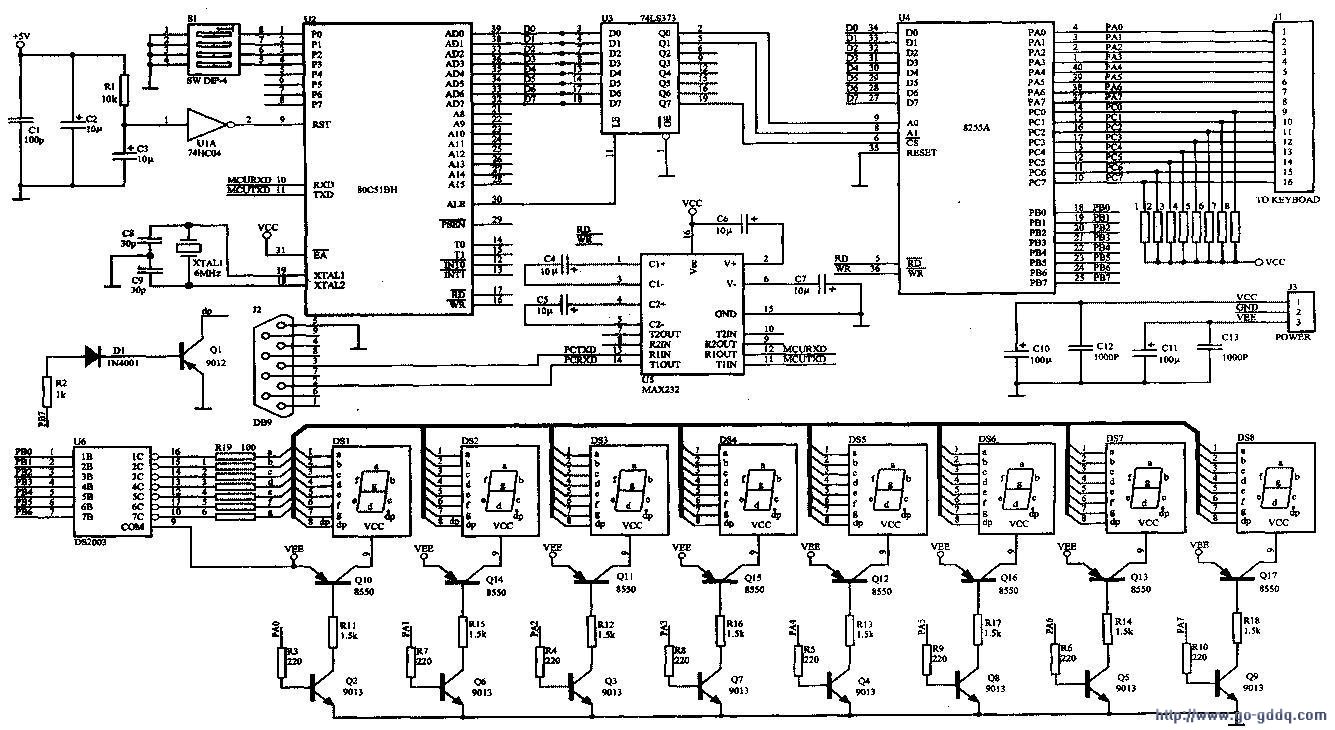

微电脑投球记数器原理图

　　投篮记数传感器工作原理

      投篮记数传感器是保证系统可靠工作的关键，由于篮球大小不一，投进篮圈后的运动方式无规律可循，所以即要保证准确计数，又要避免多计和漏计。投篮记数采用球碰触开关一次、  “进球”键闭合一次，投篮记数一次。  “进球”键闭合信号的产生可以采用光电开关、磁性接近开关和机械微动开关，采用光电开关时，只要球遮挡光线即产生开关信号，但是无法区分球是从篮圈投入，还是从下方或侧面碰过去的，会造成多计错误；采用磁性接近开关时，由于篮球不是金属制品，虽然在磁性接近开关前面放一金属弹片，可以解决这一问题，但是磁性接近开关的检测距离非常严格，不能保证大小不一的篮球投下时都能可靠检测，而且上述两种开关的接口电路较复杂。
