a.电路设计以IC规格书内的范例电路为基础即可。
b.必须利用稳压IC(VOLTAGE REGULATOR)来确保QUANTUM IC的电源是乾净没有杂讯的。

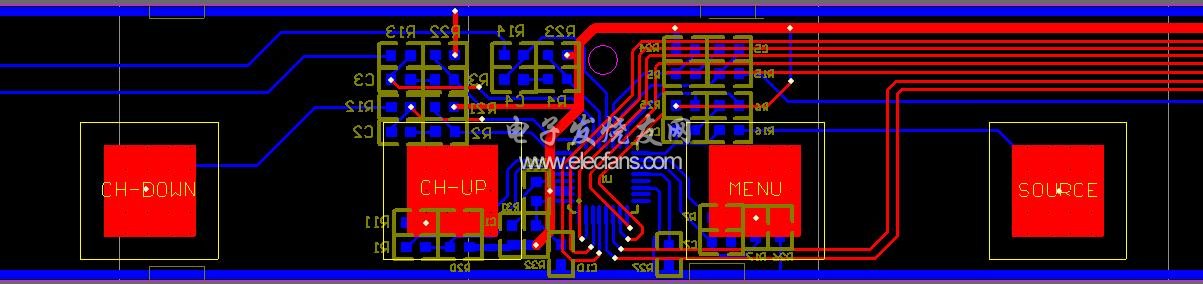

c. 感应电极附属的电阻与电容要尽量靠近IC，如果是双面板或是多层板，在电阻与电容的下方尽量避免通过高频线路，铺设地线，或是比较宽的线路。
d.如果是单层板，感应电极附近不要有高频线路，其他线路也尽量远离感应电极及其连线。如果选用的IC有AKS功能，请尽量采用此功能以减少邻近的感应电极互相干扰。
e.如果没有开启AKS功能，在感应电极及其连线之间加一条地线，也可以减少邻近的感应电极之间的互相干扰，地线必须放置在邻近的两个感应电极的中央，线宽不要超过两个感应电极间距的1/5，或是用地线将感应电极及其连线围绕隔开，但是原则上围绕的地线离的越远越好。

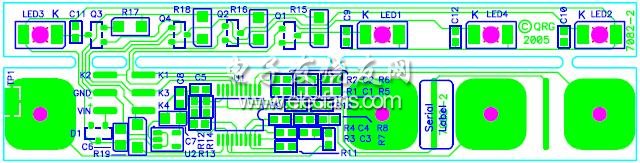

f. 从感应电极的附属零件到感应电极的之间的线路以最小线宽来铺设即可，感应电极的连线与其他线路至少间距线宽的5倍以上，感应电极的连线与另一个感应电极的连线之间的距离则是越远越好，最近距离为线宽的2倍以上。
g.如果无法达到连线之间的间距，最好在线与线之间用一条地线作隔离，用最小的线宽来铺设地线即可，线距采用一般安全间距。
h.从感应电极的附属零件到感应电极连线最长不要超过30cm，感应电极的的线路可以经过感应电极的下方，避免围绕在其他感应电极的周边。
i. 感应电极连线的下方尽量避免通过高频线路，铺设地线，或是比较宽的线路，如果难以避免，尽量以交错通过，其他线路尽量不要与感应电极连线平行。

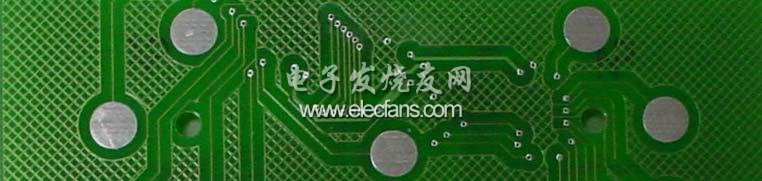

j.如果确实需要减少来自感应电极下方的干扰而需要铺设地线的话，不要铺设整片实体的地线，用网格状铺铜，网格1.27mm以上，格线用最小。
k. 人体的自然电容量约5pF～30pF之间，布线的最终原则就是不要超过人体自然电容量的最小值5pF。
4.测试电路板
a. 这个阶段主要是测试电路板的布线是否正确，感应动作是否正常。
b.在此阶段只需要大概的调整灵敏度，不需要精确调整，因为当电路板装入机壳之後会再变化。

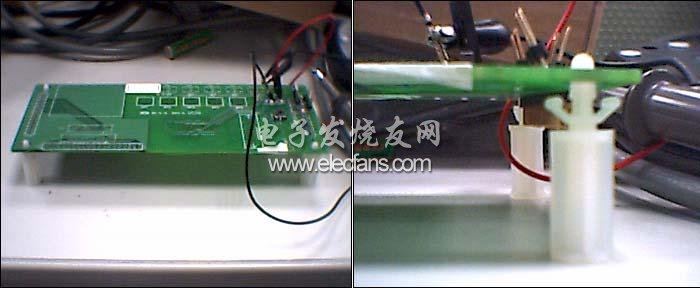

c.测试时必须特别注意电路板的放置，测试电路板不可以直接放在桌面上，也不可以在测试按压时有晃动的现象，理想的测试环境是黏贴上面板或与面板相同厚度及材料的替代面板，再加上橡胶脚垫架高电路板，同时可以稳固电路板。
d.测试的电路板必须没有跳线，如果有跳线，必须是与感应开关电路无关的，而且不可以经过感应IC及其附属电路，也不可以在感应电极附近。
e. 如果测试不良，进入Step 4-1确定不良原因，如果用手直接触摸感应电极可以正常动作，可以确定为灵敏度不良。
f.如果感应开关会自动触发，或触发後很久才释放，先检查电源是否稳定，如果电源是稳定的则可能是过度灵敏，将Cs电容数值减少降低灵敏度再测试。
g. 如果是属於布线不良或布线错误，回到步骤3重新布线。
h.只要将灵敏度调整到不会有不稳定或不动作的现象就可以进入下一阶段再调整灵敏度。
