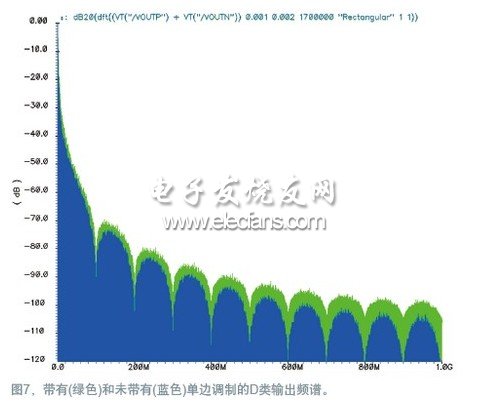

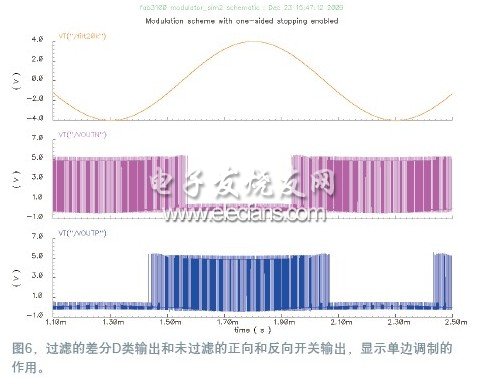

可以采用一种附加方法来减少EMI，通过修改调制方案，当音频基带信号振幅变得足够大时，允许单边差分或桥式D类输出对停止切换(图6)。这本质上允许反向输出，一直持续到开关，以便进行全面调制，将输出信号保持在剩余间隔直至其最高峰值。此方案，在很大比例时间内(取决于音频源材料)，仅有一个输出在开关，因而EMI(在那个时间内)减少了一半。这增加了优势，减少了由于功率器件门和其它寄生电容充放电带来的固定开关损耗。它还缩短了输出在ERC转换方面的时间，如上所述，该转换有少量的效率代价。此技术的缺点是放大器的整体前向增益会有些许降低，同样地，总体谐波失真(total harmonIC distortion，THD)和噪声也有少量增加。带有和未带有单边调制的D类输出频谱如图7。

　　结论

　　D类技术的主要缺点是其固有的EMI，会对周边电子设备产生不利影响。现在已经出现了一些有效的IC设计技术，能够极大地缓解EMI问题，而无需负担额外的外部元件。
