最新全能数控电源IC—ADP1043A(四)
来源:本站整理  作者:佚名  2011-09-23 10:33:50




3.5 交流输入电压

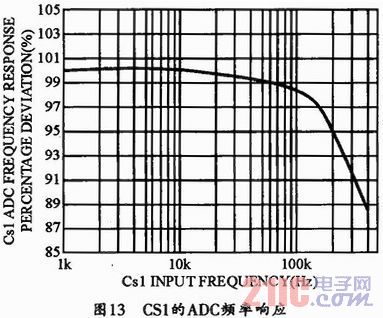

    1)CS1常收到一个整流的AC信号,其从电流互感传过来,此情况下,ADC有频率响应,如图13。为补偿此频响,乘法因子M要用到如下式




    此处,fSW是电源的开关频率。用乘法因子M的结果可以更精确的读出这个公式能用MCU或其他系统监视器件。ADP1043A GUI有选择地用于此公式。
    2) CS2端
    用户设置完整比例的电压降37.5mV,75mV,或者150mV,它是代表快过RSENSE电阻的压降,由变成寄存器0*23寄存。
    CS2的ADC有250mV的输入范围,方案为12为,这意味着LSB大小为250mV/4096=61.04μV,用户限制输入范围为215mV。
    公式计算ADC码包含的电压Vx可由下面公式给出
    ADC Code=Vx/250mVx4096
    例如,在ADC的输入是150mV时
    ADC Code=150mV/250mVx4096
    ADC Code=2457
    因此,变换CS2的值读出实际电流可用下面公式
    IOUT=(CS2_Value/2457)×(FS/RSENSE)
3.6 功率读出器
    输出功率值寄存器(寄存器0*19)是产生VS3电压及CS2电流值,因此,合并电压及电流CS2部分,用来计算以瓦为单位的的输出功率,这个寄存器是一个16位字码,它将两个12位相乘并丢掉8位LSB,有
    POUT=VOUT×IOUT
3.7 功率的精密监视
