最新全能数控电源IC-ADP1043A(五)
来源:本站整理  作者:佚名  2011-12-05 20:09:31



    摘要:随着数字技术的发展和成熟,电源产品更多地向数字化方向发展。采用数字技术可减小电源高频谐波干扰和非线性失真,同时便于CPU数字化控制。文中重点介绍了ADP1043A的功能、原理及具体应用细节。ADP1043A的创新架构能支持多种拓扑结构,其图形化的操作界面、丰富的监控和管理功能,非常方便技术人员操作,也改变了以往对数字电源的认识。
关键词:ADP1043A;EEPROM;OrFET控制;同步整流 (上接第8期)

    3.13 恒流工作模式
    ADP1043A可调成恒流模式工作,进入恒流模式工作,要在CS2精确OCP设置的10%电流一下,再次电流下部分工作正常,用输出电压作为反馈信号形成闭环工作。
    当ADP1043A达到恒流模式阈值时,设置一个标志,CS2电流达到是用替代输出电压作为反馈信号达到闭环工作,输出电压线性下斜到60%的正常值,岁负载电阻减小而减小,以保证电流恒定。

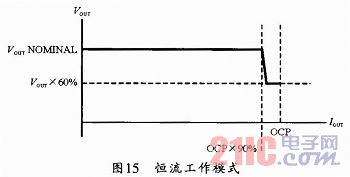

    当控制环达到VOUT的60%,部分增益用输出电压到闭环,但减小水平(正常值的60%),如果负载电阻继续减小,电流可能再次上升,知道CS2
的OCP水平,但电压保持限制在60%的正常值,如图15所示。UVP或CS2的OCP标志可用于调节关断功能。



3.14 过压保护(OVP)
    ADP1043A有两个OVP电路,如果输出电压在VS1,VS2,VS3端超出其预先调节的阈值,则OVP标志及设置,响应此标志可以调节,VS1有一个OVP电路,VS2和VS3可以均恒其他OVP电路,OVP电路可用不同OVP阈值调整,见寄存器0*32和0*33,设置OVP阈值计算下式给出:
    VSx OVP=[(89+VS1_OVP_Setting)/128]×1.55V
    例子,在VS1 OVP设置为10,则
    VS1 OVP=[(89+10)/128]×1.55V=1.2V
    3.15 欠压保护(UVP)
    如果在VS1端检测的电压低于调定的UVP阈值,则UVP标志即设置出,例外包括在启动期间ACSNS没在限制之内,响应UVP的条件可以调节。
    3.16 AC检测(ACSNS)
    ACSNS电路执行多个监视功能,它间接由初级测输入电压状态决定,如在同步整流级处,监视开关波形一样,同步整流级接到这一端,也是通过一个外部电阻分压器网络。
    ACSNS电路在ADP1043A内部有一个比较器,检测0.45V的信号,或大于每个开关周期,例如,如果开关频率设置在200kHz,开关周期即为5μs,比较器时间输出也设在5μs,一边匹配开关周期,如果比较器没有处罚(在5μs内),则ACSNS标志设置出。
    3.17 伏·秒平衡
    工作在全桥拓扑时,主变压器中,有一个致力于保持伏·秒平衡电路。这意味着一个直流大容积是不必要的。电路监视流过全桥两个对半的直流电流,并储存此信息,它补偿PWM驱动信号,以确保相同的电流流过半桥路,需要通过CS1的输入几个开关周期,才能有效的工作,伏·秒平衡在80ns内调制于OUTB和OUTD端注意PWM驱动信号的补偿,仅在t4(OUTB)和t8(OUTD)处执行,因此,它需要用此端去调制PWM信号,以保证正常工作。
    SR1,SR2的上升沿(t9和t11)也由设置的伏·秒电路调制来决定,SR1上升沿(t9)调制根据OUTB的下降沿(t4),SR2上升沿(t11)的调制根据OUTD(t8)的下降沿调制。
    还要注意ADP1043A假设CS1电流脉冲信号,在每个周期中第一次见到是相对OUTB,第二个电流脉冲是相对OUTD。如果第一个电流脉冲信号小于二个。OUTB增加而OUTD减小,如果第一个电流脉冲信号大于第二个,则OUTB则减小而OUTD则增加。

[1] [2] [3]  下一页
