由于系统采用固化了电缆通信协议(RFCOMM)和其他底层协议栈的CSR BC03蓝牙模块，模块只给出与单片机通信部分的简单接口指令。当模组收到由C8051F020控制单元送来的状态询问指令(空白+?)，模组会经由TX脚将参数字符并加结束字符“0x0D0x0A”传送到主机，该命令当C8051F020控制单元经由TXD设定指令给BC03模组，模组将同时被命令去执行相应的动作。指令有数个字符，第一个是为“空格”(ASCII=20H)，其余则为指令字符，同时BC03模组将有一个反馈字符在100 ms内经过BC03MMUART送到控制单元，表示系统目前的执行情况和蓝牙系统当前的状态。
    C8051F020单片机控制部分软件主要完成以下几个功能：对BC03蓝牙模组指令控制，对LCD1602系统状态显示的指令控制和按键输入指令的译码等功能。

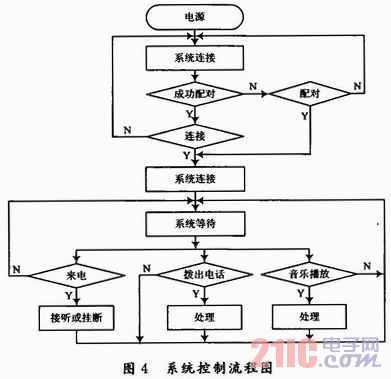

    基于C8051F020单片机控制BC03MM蓝牙模组系统控制流程图如图4所示。

4 结语
    对基于C8051F020单片机和BC03MM蓝牙模组构建的系统进行功能验证，系统能够实现蓝牙手机或者PC设备与BC03蓝牙模组的互连，完成蓝牙模组的HFP和A2DP功能，音频最大输出功率可以达到Po=14 W(RL=4 Ω)，可以直接驱动4 Ω或者8 Ω的音箱负载，并且人机界面友好，操作简单、价格低廉、可移植性好，方便用于商业用途。
