该芯片具有标准的I2C／SPI串行总线接口，内置嵌入式功能，为用户提供动态可编程设置的两个量程±2g／±8g以适应不同的应用场合，数据输出速率可编程选择为100 Hz／400 Hz以适应不同外设的速率要求。当外界加速度值超过三个输出轴中至少一个轴的可编程加速度阈值时，芯片可被配置用以产生惯性唤醒／自由落体中断信号。LIS331DL能够承受10 000g的加速度冲击而依然保持性能不变。

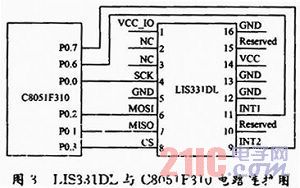

    LIS331DL与C8051F310的电路连接如图3所示。C8051F310内部有一个标准的SPI串行接口，通过交叉开关将C8051F310(主机)的四线制SPI外部引脚配置在P0．0(总线时钟SCK)、P0．1(主人从出MISO)、P0．2(主出从入)和P0．3(从机SPI片选CS)这四个引脚上，LIS331DL作为SPI总线的从机，主机和从机通过SPI总线进行数据传输，总线时钟由主机决定。从机的两个中断标志输出引脚接到主机的P0．6和P0．7，主机内的交叉开关将两个外部中断标志输入引脚配置在P0．6和P0．7，它们连接到从机的两个中断标志输出9号和11号引脚，这样可以进行LIS331DL功能的扩展(自由落体中断检测，内部唤醒等)。
2．3 nRF905单片机无线收发器电路设计
    本测量系统中采用nRF905射频芯片作为射频收发器。nRF905采用NorDIC公司的VLSI ShockBurst技术。ShockBurst技术使nRF905能够提供高速的数据传输而无需昂贵的高速MCU来进行数据处理／时钟覆盖。通过将与RF协议有关的高速信号处理放到芯片内，nRF905提供给微控器一个SPI接口，速率由微控器设定的接口速率决定。nRF905通过ShockBurst工作模式在RF以最大速率进行连接时降低数字应用部分的速率来降低在应用中的平均电流消耗。

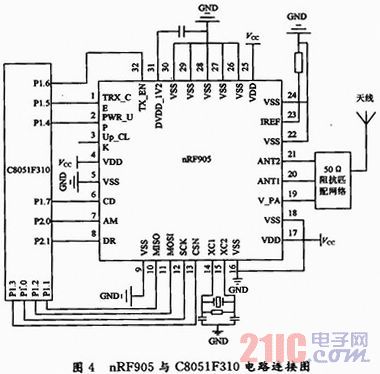

    nRF905与C8051F310的电路连接如图4所示。C8051F310的SPI同步串行口已作为与LIS331DL的通信接口，为充分利用C8051F310的引脚资源，取C8051F310的P1．0，P1．1，P1．2和P1．3四个IO口组成一个模拟SPI串口与nRF905的SPI口相连接，数据采用单字节逐次移位的方式进行传输。
