在实际检修中，离线电阻测量不是很便利，上电检测则较为方便和准确。要采取措施，将输入侧电路变动一下，根据输出侧产生的相应的变化(或无变化)，测量判断该器件的好坏。即打破故障电路中的“平衡状态”，使之出现“暂态失衡”，从而将故障原因暴露出来。光耦器件的输入、输出侧在电路中串有限流电阻，在上电检测中，可用减小(并联)电阻和加大电阻的方法(将其开路)等方法，配合输出侧的电压检测，判断光耦器件的好坏。部分电路中，甚至可用直接短接或开路输入侧、输出侧，来检测和观察电路的动态变化，利于判断故障区域和检修工作的开展。

　　测量时的注意事项：光耦器件的一侧可能与“强电”有直接联系，触及会有触电危险，建议维修过程中为机器提供隔离电源!

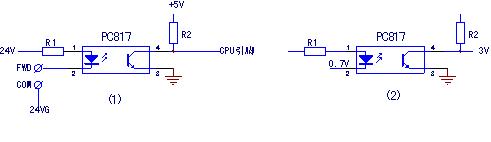

　　下图为常见三极管光耦器件的应用电路图。

　　

　　光电耦合器在线检测示意图

　　上图中的(1)电路，为变频器控制端子电路的数字信号输入电路，当正转端子FWD与公共端子COM短接时，PC817的1、2脚之间的电压由0V变为1.2V，4脚电压由5V变为0V。同理，当控制端子呈开路状态时，PC817的1、2脚之间电压为0V，而3、4脚之间电压为5V。图(1)电路可以看出光耦器件的各脚电压值，故障或正常状态测量输入、输出脚电压即可得出判断。

　　上图(2)电路，测量1、2之间为0.7V(交流信号平均值)，3、4脚之间为3V ，说明光电耦合器有了输入信号，但光耦器件本身是否正常?用金属镊子短接PC817的1、2脚，测量4脚的电压由原3V上升为5V(或有明显上升)，说明光耦器件是好的。若电压不变，说明光耦损坏。

　　五、第二类光耦器件的测量与在线检测：

　　第二种类型的光电耦合器(6N137)，输入端工作压降约为1.5V左右，但输入、输出最大电流仅为mA级，只起到对较高频率信号的传输作用，电路本身不具备电流驱动能力，可用于对MHz级信号进行有效的传输。同第一类光耦器件一样，对输入电压/电流有极性要求。当形成正向电流通路时，输出侧两引脚呈现通路状态，正向电流小于一定值或承受一定反向电压时，输出侧两引脚之间为开路状态。

　　此种类型光耦器件的构成电路，同第一类光耦器件构成的电路形式相类似，但电路传输的信号频率较高。其测量与检查方法也基本上是相似的。如果说第一类光耦为低速和普通光耦，那么第二类光耦合器，可称之为高速光耦，二者的区别，只是对信号响应速度的不同，在电路形式上则是相同的。

　　在线测量，1、可用短接或开路2、3输入脚，同时测量输出6、5脚的电压变化; 2、减小或加大输入脚外接电阻，测量输出脚电压有无相应变化;3、从+5V供电或其它供电串限流电阻引入到输入脚，检测输出脚电压有无相应变化。来判断器件是否正常。

　　六、第三类光耦器件——线性光耦：

　　线性光耦，是光电耦合器中一种比较特殊的器件了。

　　1、线性光耦的特点：

　　(1) 结构特点：其输入、输出侧电路，不再像第一类光耦器件一样，只是

　　二极管/三极管的简单电路，而是内含放大器，并有各自独立的供电回路;没有信号输入极性要求，只将输入信号幅度进行线性放大。

　　(2)输入侧信号输入端，不再呈现发光二极管的正、反向特性，或许我们完全可以将两个信号输入端看作是运算放大器的两个输入端子——输入阻抗非常高，不再吸取信号源电流;能用作微弱电压信号的输入和放大;能对差分信号有极高的放大能力，对共模信号有一定的抑制能力;

　　(3)输出侧电路，为差分信号输出模式，便于与后级放大器连接，将信号作进一步处理。

　　2、线性光耦器件A7840的引脚功能图：

　　

　　A7840(HCPL-7840)功能方框图

　　A7840(HCPL-7840)的工作参数：输入侧、输出侧的供电典型值为5V，输入电阻480kΩ，最大输入电压320mV;差分信号输出方式。内部输入电路有放大作用，且为高阻抗输入，能不失真传输mV级交、直流信号，输出信号作为后级运算放大器差分输入信号。具有1000倍左右的电压放大倍数。典型应用，常与后级运算放大器配合，对微弱(交、直)电压信号进行放大和处理。

　　2、3脚为信号输入脚，1、4脚为输入侧供电端;6、7脚为差分信号输出脚，8、5脚为输出侧供电端。

　　在线检测方法：可将内部电路看作是一只“整体的运算放大器”，2、3脚为同相、反相输入端，7、6脚为信号输出端。当短接2、3脚(使输入信号为零)时，6、7脚之间输出电压也为零。当2、3脚有mV级电压输入时，6、7脚之间有“放大了的”比例电压输出。
