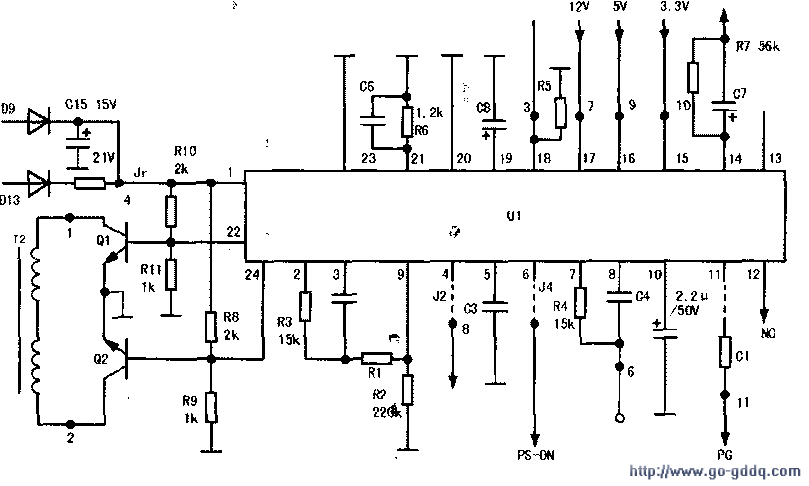

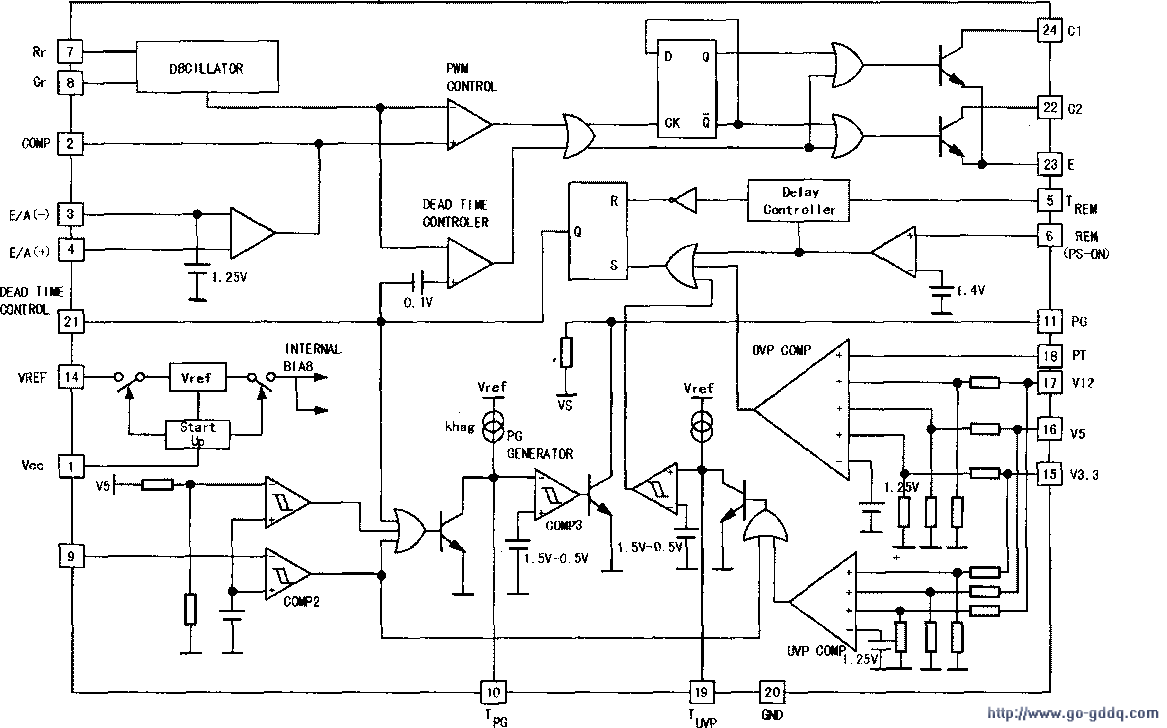

小板上的贴片印刷电路绘出如上图所示，　U1(KA3511D)内部框图如下图，U1各脚功能及去向如下表所示。220V市电经BD1整流滤波后得到300V直流电压，经T3的初级加到IC1的(5)脚，IC1开始工作，T3次级通过D9、C15整流滤波得到约15v电压。该电压加到u1的(1)脚，当绿线接地时U1开始振荡，经内部放大、整形从(22)、(24)脚输出脉冲，再经小电路板的Q1Q2推挽输出到开关变压器T2(并排3个变压器中间的1个，大个变压器为T1。另1个为T3)初级，主电源部分开始工作。主电源工作后，主变压器T1次级得到各组所需要的电压．其中一绕组电压经D13整流后得到约21V电压，该电压加到U1的(1)脚，使u1、Q1Q2以足够的功率推动主开关管工作。

 .
