提出了一种利用ATmega8单片机对ISD2500系列语音芯片进行控制的智能语音系统,此系统使用灵活,易于功能升级,具有良好的应用前景。提供了硬件连接电路和关键源程序。
1 引言
随着半导体技术和计算机技术的飞速发展,语音技术也在不断取得突破,尤其是语音合成技术正在日臻完善,新型语音芯片不断涌现,美国ISD公司生产的 ISD2500系列语音芯片可以采用单芯片控制方式,也可以采用微处理器控制方式。
2 ISD2500系列语音芯片介绍
ISD2500系列语音芯片是一种高保真录放一体化的单片固态语音集成电路,采用了ISD公司的专利“直接模拟存储技术”,把模拟数据成功地存入半导体存储器中。这种突破性的EEPROM存储方法可以将模拟数据直接写入单个存储单元,而不需要A/D或D/A转换。这种技术产生的效果是:(1)比同等的数字方式增加了集成度;(2)模拟数据的存储是不挥发的。按录放时间的不同,ISD2500系列芯片可以分为ISD2560、2575、2590和25120 4种型号。
2.1 ISD2500的封装和引脚功能
ISD2500采用DIP-28封装,引脚排列如图1所示,引脚功能如表l所列。
2.2 工作模式

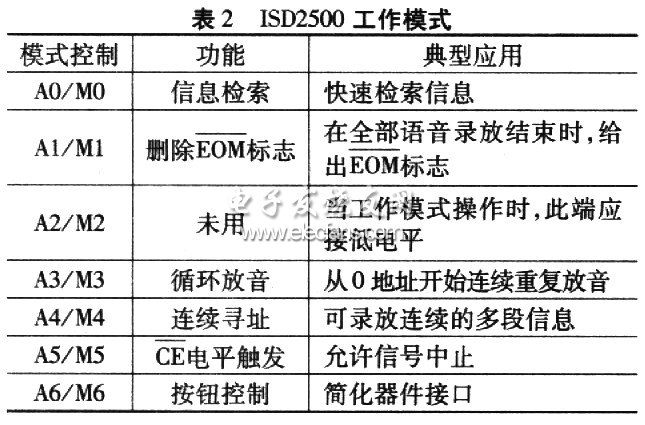

当最高位地址(MSB)A8、A9都为高电平时,地址端就作为操作模式选择端(高电平有效)。其工作模式如表2所示。
使用工作模式时需要注意两点:
(1)所有工作模式下的操作都是从O地址开始,以后的操作根据模式的不同,而从相应的地址开始工作。当电路中录音转放音或进入省电状态时,地址计数器复位为0。
(2)工作模式位不加锁定,可以在MSB地址位为高电平时,CE电平变低的任何时间执行工作模式操作。如果下一片选周期MSB地址位中有一个(或两个)变为低电平,则执行信息地址,即从该地址录音或放音,原来设定的工作模式状态丢失。
