开关电源的可靠性直接影响到电子产品系统的可靠性。文中从相关数控系统开关电源的各种保护电路着手，分析设计了数控开关电源的软启动电路， 过压保护、过流保护、欠压保护等电路的工作原理和具体设计方法， 解决了数控开关电源的工作可靠性问题， 为数控系统的批量生产提供了保障。精密机床数控系统使得加工零件的精度有了稳定的保证， 在目前机械加工中得到越来越广泛的应用。

　  引言　

      开关电源电路负责为整个机床数控系统各部分设备提供电源。本文主要介绍了一种机床数控系统用开关电源各种保护电路的工作原理和实现方法， 通过实际研制， 使得该系统开关电源稳定性大大提高， 保护功能稳定可靠， 满足了批量生产要求。

　　1 保护电路工作原理分析

　　机床数控用开关电源包含有软启动保护、过压保护、过流保护、欠压掉电保护等电路。

　　( 1) 软启动电路

　　由于开关电源输入整流电路后级大多采用电容性滤波电路滤波， 在电源合闸瞬间， 往往会产生电流幅值高达几十甚至几百安培的浪涌电流， 此种浪涌电流十分有害， 会造成开关电源启动故障甚至损坏。常用的软启动电路有可控硅和限流电阻组成的防浪涌软启动保护、继电器触点组成的软启动保护、负温度系数电阻组成的软启动保护电路等。

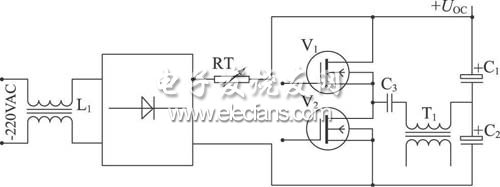

　　本系统开关电源采用负温度系数电阻组成的软启动保护电路， 简单实用， 工作可靠。如图1, 220 V 交流电经线圈L1滤波共模干扰后， 整流产生约三百伏左右直流电压， RT 电阻为负温度系数热敏电阻， 型号为M02-7Ω。当电源合闸瞬间， 浪涌电流使得热敏电阻发热， 阻值迅速减小， 输出直流电压逐渐建立， 可有效防止浪涌电流对电源电路的冲击， 使得整个电源半桥变换电路稳定可靠。

　　图1 负温度系数电阻组成的输入软启动电路

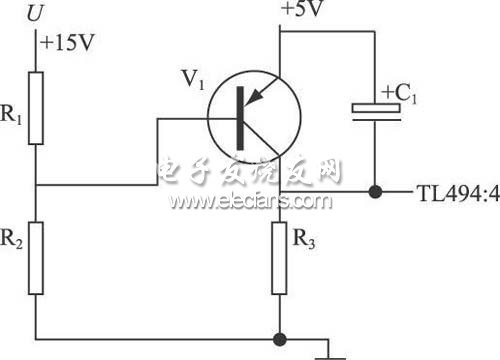

　　在开关电源启动时， 由于脉宽调制器尚未建立稳定的驱动脉冲， 需采取措施使得驱动脉冲逐渐建立起来， 该开关电源脉宽调制器采用性价比较高的脉宽调制器T L494。如图2, TL494 的第四脚为死区控制， 它既可以为变换功率管提供安全的死区时间控制， 也可以作为驱动芯片的软启动控制。开机瞬间， 电容器C1上未建立电压， + 5 V 通过电容C1 送TL494: 4 脚， 封锁脉宽调制器的输出脉冲。随着电容C1 两端电压逐渐升高， T L494: 4 脚电压逐渐下降， 驱动脉冲宽度逐渐展宽。当辅助电源+ 15 V 出现故障时， 三级管V1迅速导通， + 5 V 电压经三极管V1 送T L494: 4 脚， 切断驱动脉冲， 使开关电源停止工作而不致损坏。

         　　图2 利用TL494:4 脚进行驱动软启动及电源保护
