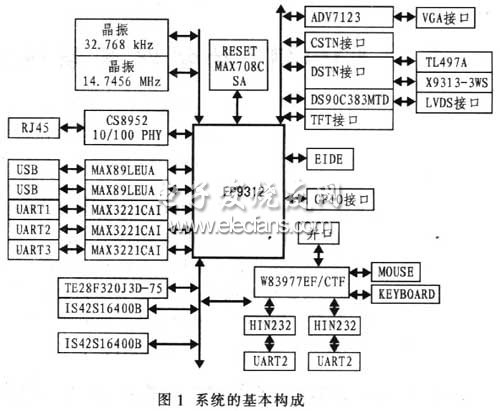

EP9312已经集成了嵌入式系统所需的许多功能,为了使本设计满足金融税务类产品的要求,还增加了如下硬件:SuperI/0器件(包含2个UART、1个并口、2个PS/2接口控制器)、网络PHY接口器件、接口电平转换器、Flash、SDRAM等。PCB板采用4层板,表层为信号层,其中的电源线路层和地线层深埋在主板的内层,不易受到电源杂波的干扰,尤其是高频电路,可以获得较好的抗干扰能力。系统的基本结构如图l所示。
3 模块功能描述
3.1 CPU
EP9312的内核是ARM920T,其主频为200MHz,100 MHz内部总线。有16 KB的指令Cache和16 KB的数据Cache,内部集成了很多功能模块,其中主要包括:LCD控制器、3个USB Host控制器、3个串口控制器、Ethernet MAC、EIDE、AC’97接口等。EP9312内含MMU,支持TCP/IP协议,也为开发各种字符图形功能提供了快捷的方法。本设计充分利用了这些内部集成的功能,减少了外围元件。
3.2 RESET模块
系统的RESET模块为系统提供启动及复位信号,是系统运行的开端。

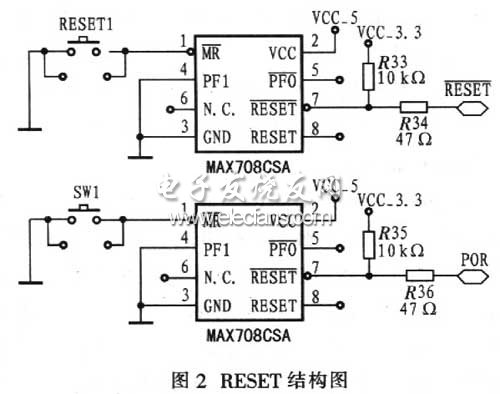

本系统采用MAX708CSA作为复位器件,设计成用户重启的按钮控制。发出RESET信号送给CPU的RSTOn引脚、Flash模块、JATG模块等。另采用一片MAX708CSA作为系统上电的按钮控制。发出POR信号送给CPU的PRSTn引脚,如图2所示。
3.3 系统时钟模块
系统时钟模块的作用是产生20个独立的时钟频率来满足EP9312不同独立逻辑部分的要求,所有这些时钟频率都来源于外部的一个低频晶体振荡器。这样处理器速率、总线速率、视频速率就可以不同而且互不影响。 EP9312提供两个接口接外部晶体振荡器,其频率分别为32 kHz(实时时钟)和14.7456 MHz。
为了获得足够高的时钟频率,EP9312同时提供两个PLL,将32 kHz和14.7456MHz频率提升到足够高(14.7456 MHz,最大频率可为400 MHz)。
3.4 调试端口(JATG)模块
EP9312提供了JTAG调试接口,它有6条测试扫描链。这个接口通过5个外部控制信号实现调试功能:
TDO--测试数据输出;TDI--测试数据输入;
TMS--测试模式选择;TCK--测试时钟;nTRST--测试复位。
由于EP9312集成了这些JTAG信号,因此引出这些信号线在板上扩展出JTAG口,即可与JTAG调试器进行通信。
