EP9312内含SDRAM控制器，它提供一个高速存储接口给多种存储装置，包括SDRAM，Synchronous Flash和Synchronous ROM等。
CPU中已有SDRAM控制器，因此系统不需外加SDRAM控制器，只要采用合适的SDRAM存储器，与EP9312的专用SDRAM信号线相连接即可。
本系统采用2片IS4216400B的16位数据总线SDRAM器件组合构成了一个32位数据总线的16 MB存储系统。今后如有需要，只需用16 MB器件代替8 MB的器件，即可方便地扩容至32 MBSDRAM的系统。

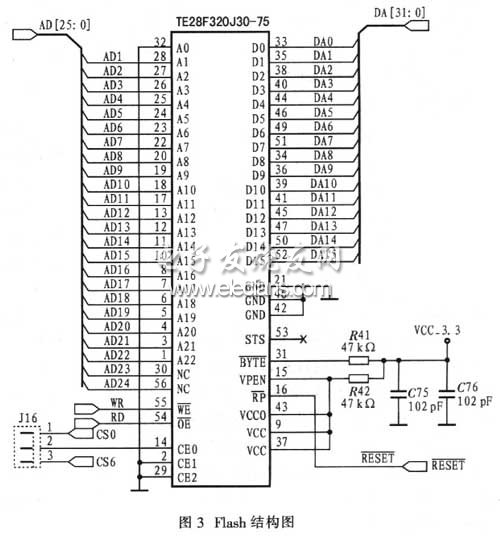

本系统所用的Flash器件是Intel公司的TE28F320J3D-75。该器件采用56引脚TSOP封装，32 MB的存储空间由32个128KB的擦除块组成。该Flash采用25根地址线和16位数据线，可以通过BYTE信号来选择是8位还是16位方式访问。本系统采用16位方式访问，因此该信号线接高电平，同时，AO地址线接地。OE/WE是读写信号，由EP9312的读写控制线直接控制。系统中将Flash的片选信号CE2、CEl信号接地，CEO由EP9312的两根片选信号CSO和CS6通过跳线来控制，如图3所示。
本系统的Flash需要设计成2 MB、4 MB、8 MB均支持的电路，只需要焊接不同容量的器件即可。这样做可以满足不同用户的需求，如：使用CF卡的用户只要2 MB Flash即可。此时，需要对Flash和SDRAM的型号进行细致的选择，并对地址总线和数据总线进行相应的设计。
3.6 PS/2、串口和并口
通过Super-I/O进行扩展，如图1所示。Super-I/O选择Winbond公司的W83977ATF。该器件提供两个串口、一个并口、PS/2键盘鼠标接口和23个GPIO，通过EP9312的WAITn延时等待信号来匹配ISA总线与存储总线的速度问题。连同CPU提供的3个串口控制器，系统总共具有5个串口。
3.7 网络
EP9312内部含有一个Ethernet的MAC，只需要一个PHY并通过VT6103L即可实现。
3.8 显示电路

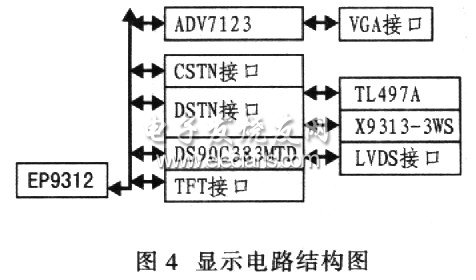

要根据不同的显示屏来决定显示电路设计，本系统设计成共支持五种屏幕，包括TFT、CSTN、DSTN、LVDS、VGA。EP9312输出的是数字信号，分别为18位数据、场频、行频、时钟、亮度控制几类信号。对于TFT、CSTN，可以直接与EP9312的内置接口相连，但要注意CSTN在初始化彩色查找表时，将R，B色码互换。接TFT屏要加电平转换器。对于DSTN来说，本系统选用的屏幕为夏普公司的LMl21VBlT02，该屏为单色屏，上下每时钟周期4个像素，每个信号对应一个像素点。查阅EP9312的输出像素转换表后发现，双扫描每时钟周期4个像素的模式并不适用于该屏，所以本系统在设计中选用了双扫描每时钟周期8个像素的模式，并从中挑选出合适的信号来驱动该屏，同时也要加电平转换器。在目前的市场上.TFT接口的屏并不是主流，相对来说LVDS接口的屏使用更广，对LNDS接口的设计，本系统采用DS90C383MTD转换器来构建。对于彩色CRT要加三个D/A转换器和电平转换器，单色CRT只要一个D/A转换器和电平转换器，接VGA屏要加专用器件，如ADV7123。显示电路模块图如图4所示。
3.9 电源
EP9312需要4个不同的电源：RVDD(3.3 V)、CVDD(1.8 V)、VDD_PLL(1.8 V)和VDD_ADC(3.3V)。板上其他元件除了3.3 V供电的以外，还有5V供电的，整个系统的输入电压为12 V，通过变压器件变成5 V，再通过LTl76ET-3.3转换器件把 5 V转变为3.3 V的系统电压，通过LT176ET-1.8转换器件把 3.3V转变为1.8V的EP9312内核电压。
