SGL／DIF是模式控制位，该位为“1”时是单端输入模式，为“0”时是差分输入模式；PD1和PD0是电源模式控制位，其含义如表4所示。
(3)ADS7844的转换时序图。
ADS7844有3种转换时序，分别是15-时钟转换时序、16-时钟转换时序和24-时钟转换时序，通常采用转换周期为24个时钟周期的工作时序，其中8个用于输入控制字，16个用于读取转换结果，如图2所示。控制字的所有位在时钟上升沿被锁入芯片，转换结果在时钟的下降沿被逐位移出。所有移入和移出的数据都是高位在前、低位在后。需要说明的是，ADS7844是12位A／D转换器，其转换结果只有12位，故在移出12位结果后，还需送入4个时钟来完成整个转换过程，这4个多余时钟移出的数据为“0”，使用时不应作为转换结果处理。
1．2 MC143150 Neuron芯片
MC143150 Neuron芯片是Motorola公司成熟的VLSI设备，集成了硬件和固件，提供了完整的系统资源，3个管线处理器，其中一个用于执行用户编写的应用程序、另外两个完成网络中Neuron芯片间的信息交互任务。Neuron芯片通过11只引脚与应用指定的外部硬件相连，可以配置直接I／O对象、并行双向I／O对象、串行I／O对象等多种工作方式，从而可以借助最少的外接电路实现灵活的输入输出功能。

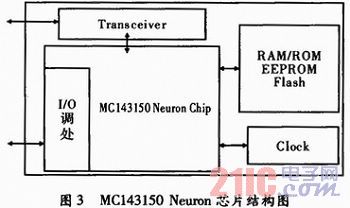

为了便于现场应用，将MC143150 Neuron芯片、收发器Transceiver、定时器以及存储器集成在一起，如图3所示。其中CLOCk给MC143150 Neuron芯片提供工作基准时钟信号，RAM／ROM等存储器用于存放MC143150 Neuron芯片的固件与用户应用程序，Transceiver用于模块间网络互联，I／O调处与A／D转换器ADS7844的对应数据端口、外围电源、MC143150 Neuron芯片的Reset和ServICe控制按键相连接，维护MC143150 Neuron芯片的正常工作以及实现端口数据的采集、分析和处理等功能。
