摘要 提出了利用MC143150 Neuron芯片和Burr—Brown公司生产的12位串行模数转换器ADS7844实现多通道A／D转换控制模块的设计与实现方法。介绍了MC143150 Neuron芯片和12位串行模数转换器ADS7844的硬件结构与工作原理，以及运用Neuron C语言开发多通道A／D转换控制模块，对数据转换结果的采集、分析与处理程序。通过长时间运行测试，该控制模块精度高、性能可靠，给现场自动化控制系统的集成带来较大的灵活性。
关键词 MC143150 Neuron芯片；ADS7844；A／D转换

    控制信号中的模拟量传输正逐步改为数字量传输，各种非数字化设备也必将逐步为数字化智能产品所取代。但是，在实际生产现场依然有大量的数据是模拟量，例如压力、液位、温度等，必须通过A／D转换才能将这些数据送到控制系统进行分析处理。为满足实际需要，本文提出利用MC143150 Neuron芯片和12位串行模数转换器ADS7844开发与设计多通道A／D转换控制模块，实现了多个模拟量信号的并行采集、分析与处理功能，具有精度高和性能可靠等特点。

1 硬件设计

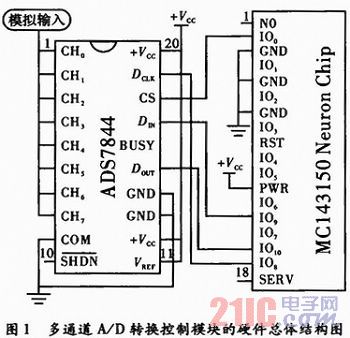

    多通道A／D转换控制模块的硬件总体结构如图1所示，主要包括模拟信号电路、8通道12位串行A／D转换器ADS7844和MC143150 Neuron芯片。设计中利用8通道12位串行A／D转换器ADS7844实现模拟量的数字化转换，同时利用MC143150 Neuron芯片对ADS7844的8通道模拟输入量的数字化转换结果进行循环采集，实现多个模拟量数据的并行采集、分析与处理，较大程度地满足了应用现场的实际要求。

1．1 ADS7844
    ADS7844是Burr-Brown公司生产的宽电压、低功耗、高性能的12位串行模数转换器。它有8个模拟输入端，可编程设置为8通道单端输入或4通道差分输入的A／D转换器，还可编程使芯片处于低功耗电源工作模式。ADS7844的转换率可达200 kHz，而线性误差和差分误差最大仅为±1LSB。ADS7844电源电压为2．7～5 V之间均能正常工作，最大工作电流为1 mA，进入低功耗状态后的耗电仅3μA。
    (1)ADS7844的引脚功能。
    CH0～CH7：模拟输入端，当器件被设置为单端输入时，这些引脚可分别与信号地COM构成8通道单端输入A／D转换器；当器件被设置为差分输入时，利用CH0～CH1、CH2～CH3、CH4～CH5和CH6～CH7可构成4通道差分输入A／D转换器；
    COM：信号地；
    VREF：参考电压输入端，最大值为电源电压；
    片选端，低电平有效，该脚为高电平时，其他数字接口线呈三态；
    DCLK：外部时钟输入端，在时钟作用下，CPU将控制字写入ADS7844，并将转换结果从中读出；
    DIN：串行数据输入端，在片选有效时，控制字在DCLK上升沿被逐位锁入ADS7844；
    DOUT：串行数据输出端，在片选有效时，转换结果在DCLK的下降沿开始被逐位从ADS7844移出；
    BUSY：“忙”信号输出端，在接收到控制字的第一位数据后变低，只有在转换结束且片选有效时，该脚才输出一个高脉冲；
    ：电源关闭端，低电平有效。当SHDN为低电平时，ADS7844为低功耗状态；
    VCC，GND：分别为电源端和数字地。
    (2)ADS7844的控制字。
    通过ADS7844的控制字可以设置其信号联结方式、选择数据转换通道和电源工作模式。ADS7844控制字如表1所示。
