A、射频前端

　　除了提供阅读器和电子标签数字模块的传输接口外，还提供数字电路的电源。

　　B、模拟前端

　　超高片电子标签模拟前端处在射频前端和后端数字电路之间，主要包括：

　　1. 芯片提供稳定的电压

　　2. 将射频输入端得到的信号进行检波，得到数字基带所需的信号。

　　3. 位数字基带提供上电复位信号。

　　4. 提供芯片的稳定偏置电流。

　　5. 位数字基带提供稳定的时钟信号等。

　　C、数字控制模块

　　数字控制模块由PPM译码模块、命令处理模块、CRC模块、主状态机、编码模块、防碰撞控制、映射模块、通用寄存器、专用寄存器、EEPROM接口组成，其主要功能是处理模拟借条后的数据，负责与月突起的通信，并根据需求与EEPROM通信。基于降低硬件开销和设计复杂度的考虑，数字部分的时序控制均采用状态机实现。

　　2、天线

　　天线是一种具有将导行波与自由空间波相互转功能的结构。它存在于一个由波束范围、立体弧度和立体角构成的三维世界中。无线电设计输出的射频信号功率，通过馈线输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接收下来，并通过馈线发送到无线电接收机。没有天线也就没有无线电通信。

　　在超高频电子标签中，天线面积占主导地位，即标签面积主要取决于其天线面积。然而天线的物理尺寸受到其工作频率电磁波波长的限制，在超高频下电磁波波长为30cm，相对于电子标签的应用来说，这个尺寸不是太大，因此实际电子标签天线设计的尺寸都会小于这个尺寸，一般尺寸设计到5-10cm，这种天线一般称为小天线。

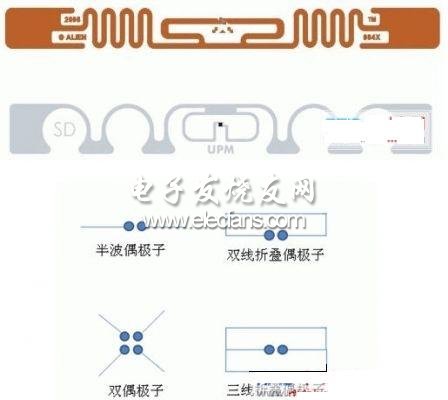

　　一般在超高频应用频段中，最常用的是偶极子天线(又称为对称振子天线)。其中，偶极子天线由两端同样粗细和等长的直导线排成一条直线构成，信号从中间的两个端点馈入，在偶极子的两臂上产生一定的电流分布，种种电流分布就在天线周围空间激发起电磁场。偶极子天线也可分为4种类型，即半波偶极子天线、双线折叠偶极子天线、三线折叠偶戒子天线和双偶极子天线。如下图。
