基于89C2051的多功能交流稳压电源设计
来源:本站整理  作者:佚名  2011-10-05 10:02:57



3 主要性能指标

  市电输入:150V~245V;

  稳压输出:220V±1%(精度可由用户根据需要修改);

  定时稳压电源额定功率:3000W;

  延时稳压电源额定功率:3000W;

时间误差:<1s/d;

  延时时间:5min±1s;

  定时稳压电源开机时间:0~24h(可由用户配置);

  定时稳压电源关机时间:0~24h(可由用户配置);

  闹钟时间:0~24h(可由用户预置);

  过压保护电压:>250V;

  欠压保护电压:<145V;

  具有过流保护作用;

  显示电压、时间、稳压精度、定时起止时间、闹钟时间。

4 软件流程图

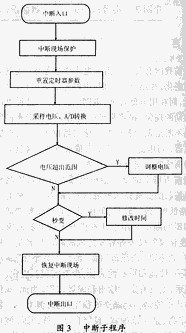

  软件主要有主程序和中断子程序两部分(见图2、图3),主程序检测到时间变化后与预置的闹钟时间和定时输出时间相比较,根据比较结果来控制相应的输出。主程序还负责显示和处理按键信号。中断子程序主要完成电压采样和控制伺服电机的转动等功能。 一种单片机控制的多功能交流稳压电源-技术文章一种单片机控制的多功能交流稳压电源

上一页  [1] [2]
