3.4配线光缆子系统
配线子系统由楼道配线箱(对于别墅和其他独立用户可能是其他形式的光纤分配设施)、连接楼道配线箱和光分配点的光缆、光分路器及光缆连接配件组成。其他形式的光纤分配设施可以是光缆接头盒、光缆交接箱、ODF等。

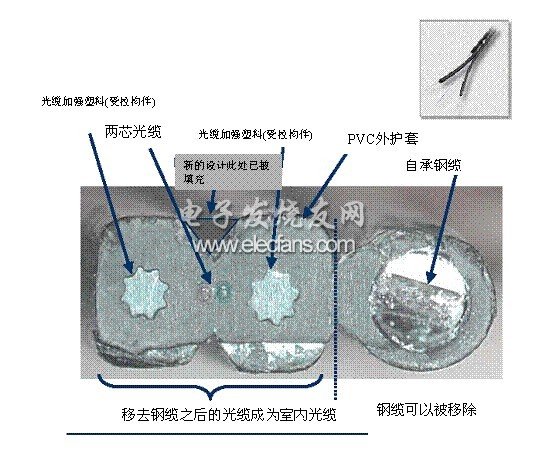

图6 新型皮线光缆截面
光分路器所在的位置即为光分配点。在无源光网络中,可采用集中分光和二次分光两种方式。在进行二次分光时,配线光缆子系统可划分为两级。按照光信号下行方向,第一个分光器的起点至第二个分光器的起点为一级配线子系统,从第二个分光器至楼道配线箱为二级配线子系统。由于分光方式的选择、分光器位置、分光比选择是线路设计中最为复杂和繁琐的部分,本文不再详细展开。总的原则为:光分路器的分光比和布局应综合平衡初期投资和运维成本等多项因素,本着易于集中施工和测试、节约光缆资源、节省放号和销号工作量和时间、易于维护接入和故障检测等原则合理规划设计。无论采用集中分光还是二次分光,最终分光比要达到系统允许的最大分光比,以便充分利用设备端口。如在网络中采用两级分光,应尽量采用统一分光比的光分路器。建议光分路器要尽量靠近用户。
根据实际情况,光分路器可能位于光缆接头盒、光缆交接箱、配线箱、ODF等设施中,并在其中进行光缆的端接和分配。光分路器应采用活动连接方式与配线光缆相连接。
楼道配线箱等各种形式的光纤分配设施应根据建筑结构合理规划位置和容量。光纤缆线在其中进行活动连接或者固定连接。固定连接包括熔接和机械式连接。由于光分路器也可以位于光缆接头盒、光缆交接箱、配线箱或ODF等设施内,此时应采用活动连接,以方便测试和管理。
3.5馈线光缆子系统
馈线光缆子系统包括连接光分路器和中心机房的光纤缆线及其他配件。这些配件包括将馈线光缆进行端接和分配的光缆接头盒、光缆交接箱、配线箱、ODF。
馈线光缆应根据网络布局和光分配点的数量合理规划,并适当留有冗余。
馈线光缆的连接和配线设施的设计根据实际情况,选择在光缆接头盒、光缆交接箱、配线箱、ODF内进行光缆的连接或端接。光缆连接可采用活动连接或者固定连接。固定连接包括熔接和机械连接。
3.6中心机房子系统
中心机房按照接入网机房要求设置。中心机房子系统主要包括OLT和ODF以及相关的器件和光纤管理系统。光纤配线架上如安装光分路器,分光器出口和馈线的连接应采用活动连接,以方便测试和管理。
另外,在FTTH线路工程的布线管理方面,宜为线路设计设置中文显示的计算机信息管理系统。系统相关的硬件设施的信息包括:设备和线缆的型号和用途、设备位置、线缆走向、终端设备配置状况、硬件编号、链路完好状况、故障记录等内容。
4 3M方案优势总结
3M关于ODN的设计方案的创新点和优势在于,它完全是基于中国主要固网运营商目前在FTTH线路建设中存在的问题,在国内外没有现成标准和规范的情况下,系统地提出了关于线路规划和部署的新概念,并结合主要概念,引入了最先进的光纤现场制作器件和新型结构的入户光缆。针对传统光纤器件、光缆和工艺不能完善解决的楼内、室内布线和光纤端接及保护等问题,提出了新的解决方案。
3M解决方案中的核心概念已为中国电信、中国网通和其他宽带运营商广泛接受,从2005年开始,已在湖北、上海、北京、广东、福建、浙江、江苏、四川、陕西、天津、河北、河南、等省市得到了实际应用。得到了用户的好评,并在行业内已制定和起草的相关标准中有一定的影响。同时该方案也和国内外主要PON设备厂商有过广泛的交流及合作,得到了他们的认可。该方案的核心概念最近在中国台湾以及东南亚等地也被用于FTTH的试点中。
