幅值和电平测量主要针对周期信号进行处理,因此,它可以求取的参数中没有包括随机信号和标准差。但可以引入Express VI中的配置统计

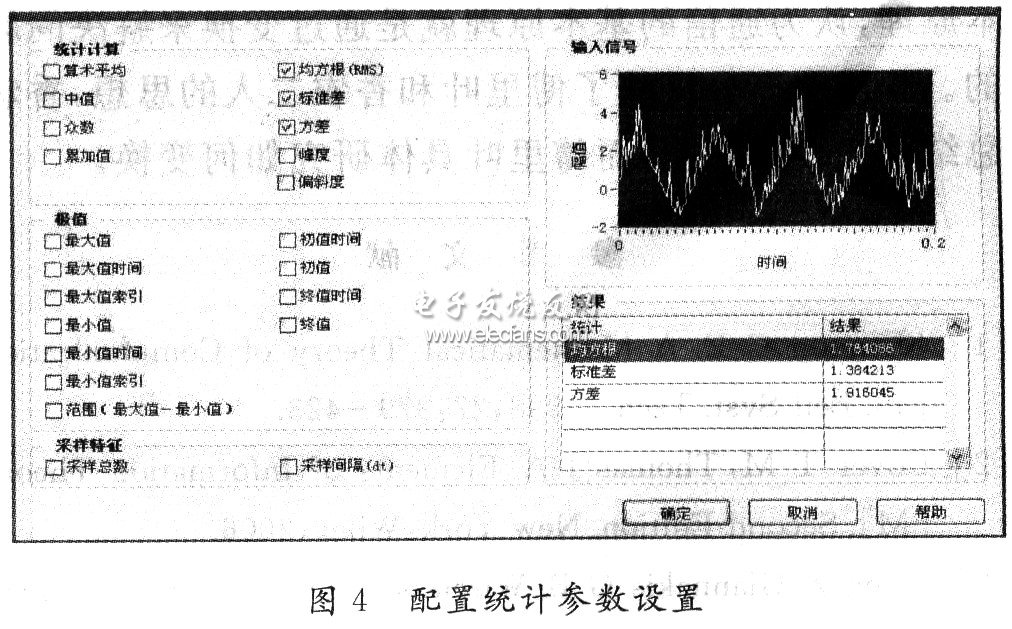

它与信号幅值和电平测量位于同一个模板上,如图4所示。

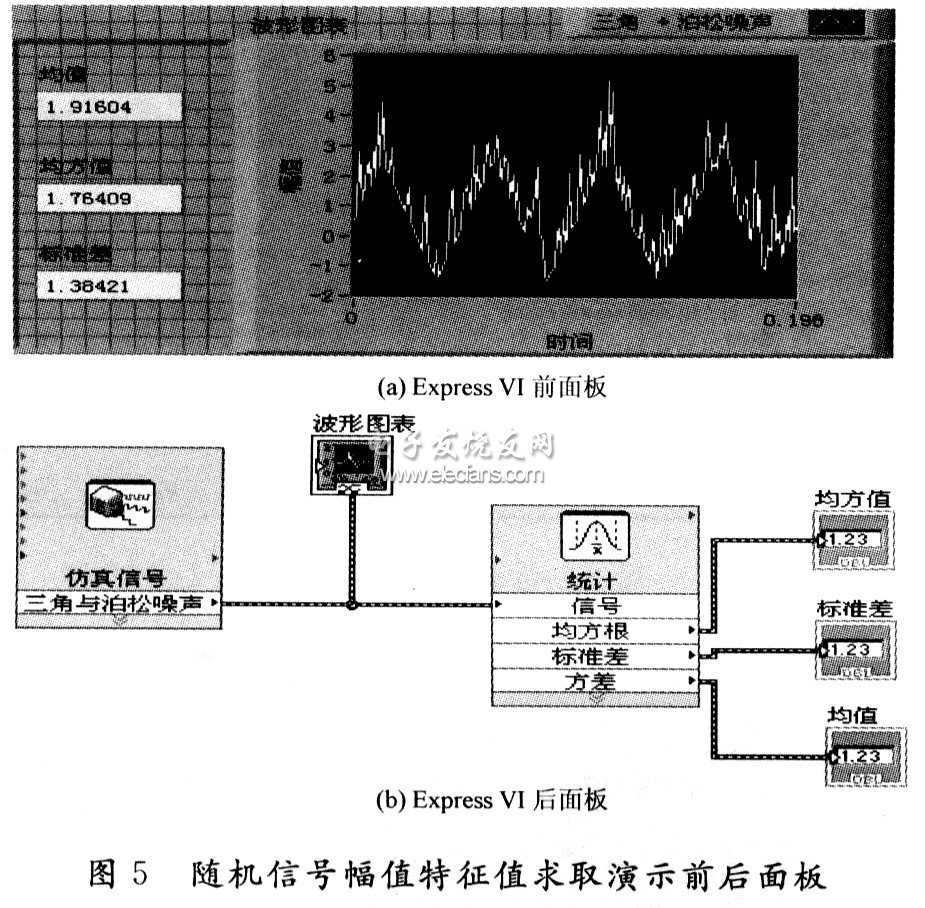

现在用Express信号发生器产生一个仿真信号,其参数设置如图2所示。这是个具有直流偏置和泊松噪声干扰的三角波信号。配置统计检测其能够检测的所有幅值特征值的测试VI的前后面板示意图,如图5所示。
参数对话框共划分了五个区域,分别是要求进行的幅值特征值统计的项目、当前信号幅值特征值统计的结果、输入信号窗口和统计极值以及统计采样特征。其中,最重要的是幅值特征值统计项目的设置。现求取随机信号幅值特征值,则选取均方根,标准差,方差即可。
3 信号的测量分析
通过信号发生器产生一个仿真信号,可以设定仿真信号的某些参数,如信号的信号类型、频率、幅值、偏移量等参数值。此外,还可以改变噪声类型:二项分布噪声,高斯白噪声,泊松噪声等。通过对配置仿真信号参数的调节设定,观察LabVIEW对其特征值做出相应的变化,能有效直观地从多方面验证分析结果。例如,上文给出一个直流偏置和泊松噪声干扰的三角波信号,则可以通过Express VI前面板看到当前信号的某些特征值的大小。
4 结 语
通过实测证明了系统测试分析结果的可靠性。利用该系统可以方便地进行现场测试与分析,提高了测试效率和结果的精确度,且摆脱了传统测试分析仪器功能单一,成本高,不便于携带的缺点。
