引 言

　　LabVIEW有两个基本窗口，前面板窗口和流程图窗口，前面板窗口用于设置控制对象和显示对象，相当于常规仪器的显示屏幕或指针;流程图窗口用于编写和显示程序的图形源代码，相当于语言编程中的语句，它由各种能够完成一定功能的模块通过连接线连接而成。

　　信号特征值以一个数值表示信号的某些时域特征，是对测试信号最简单直观的时域描述。在测试系统中往往用一些模拟仪器表来指示信号的特征值。将测试信号采集到计算机后，可以在测试虚拟仪器中进行信号特征值处理，并在其前面板上直观地表示出信号的特征值，可以给虚拟仪器的使用者提供一个了解测试信号变化的快速途径。现就基于LabVIEW对周期信号及随机信号幅值特征值求取系统进行设计
。

　　1 信号幅值特征值分析

　　1.1 周期信号的幅值特征值

　　周期信号的幅值特征值常以峰值、峰-峰值、均值、均方值和有效值表示。

　　(1)峰值xp和峰-峰值xp-p

　　峰值xp指在一个周期内信号x(t)可能出现的最大绝对瞬时值，即：xp=|x(t)|max。

　　峰-峰值xp-p是指在一个周期内信号最大瞬时值xmax与最小瞬时值xmin之差的绝对值，即xp-p=|xmax-xmin|。

　　信号的峰值和峰一峰值给出了信号变化的极限范围，是选择测试装置的量程和动态范围的依据。

　　(2)均值μx

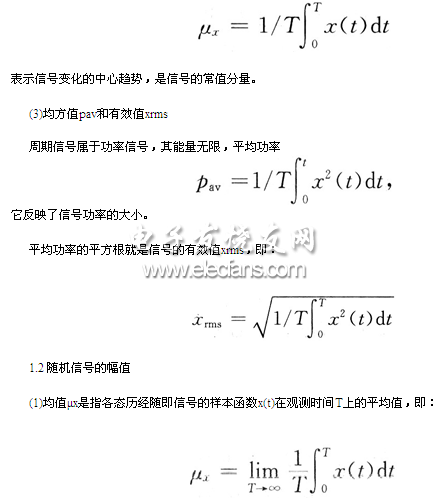

　　周期信号的均值

　　它代表信号的平均功率。
