基于微型脉冲供电式光电倒置开关的设计
来源:本站整理  作者:佚名  2011-10-05 10:27:12



      针对存储测试技术对测试系统低功耗的要求, 研制了微型脉冲供电式光电倒置开关。介绍了研制背景和意义, 阐述了设计过程及工作原理。此种开关是一种新型开关, 具有低电压驱动、低功率损耗、微小体积、延时功能和适用于批量生产的微型器件, 其工作时不需要人为接触操作, 只需要将开关倒置, 就能实现关、开状态的单向转换。该微型开关是电源控制技术的关键技术, 也是实现存储测试系统微功耗的关键部件, 实验已取得预期的效果。

  在应用存储测试技术进行现场测试时, 测试系统通常安装在被测体上, 由于被测体所处的环境恶劣, 对测试系统提出了严格要求: 微体积、微功耗、高可靠性、耐高低温、抗高冲击和抗振动等。微体积的要求使得存储测试系统对电源的体积要求极为苛刻, 为此要尽可能地降低整个测试系统的功耗。例如, 火炮膛压测试是检测火炮系统性能的重要手段, 中北大学研制的放入式电子测压器在测量火炮膛压时, 必须随弹药保高温( + 55 ℃) 或低温( - 40℃) 或常温( + 20℃) 达48 h, 放入式电子测压器必须在弹药保温前放入药筒中, 因此, 在保温前把电子测压器接通电源, 但是只维持等待工作状态( 电流小于60uA ) , 在实弹射击试验前通过某种微型倒置开关使电子测压器进入全工作状态( 电流小于6mA) , 在火炮膛压测试结束后测试系统又自动转入数据保持状态, 维持低功耗, 读出数据后立刻断电, 这样可实现测试系统的微功耗。电源控制技术是存储测试系统微功耗的关键技术, 而微型倒置开关是实现测试系统微功耗的关键部件。


  1 系统总体设计及实现

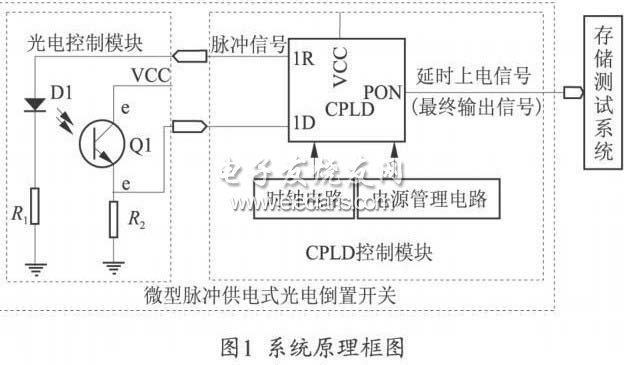

  微型脉冲供电式光电倒置开关由光电控制模块和CPLD 控制模块组成, 原理框图如图1 所示。



系统原理图

  图1 中D1 是红外发光二极管, Q1 是光敏三极管, IR 是脉冲电压信号, ID 是光敏三极管的输出信号, PON 是延时上电控制信号。为了降低光电倒置开关的功耗, 光电控制模块的红外发光二极管采用脉冲驱动方式。CPLD 控制模块产生驱动红外发光二极管的脉冲电压信号, 同时产生延时上电控制信号控制存储测试系统的工作状态。

  2 光电控制模块设计

  光电控制模块主要由光电耦合电路及光发射-接收结构组成。光电耦合电路由红外发光二极管、光敏三极管及限流电阻组成。光发射-接收结构内部是锥体结构, 外部是T 型结构, 小钢球置于光发射-接收结构的内部, 小钢球在其内部能自由活动。

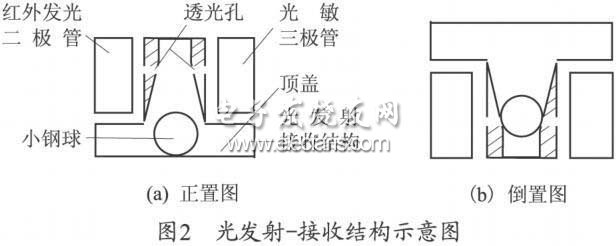

  光发射-接收结构的外壁上设置有透光孔, 红外发光二极管和光电三极管光路对准相对安装在透光孔位置, 红外光发射与接收的方式采用直射式, 如图2所示。



光电射-接收结构示意图

  红外发光二极管具有能耗小、响应速度快、抗干扰能力和可靠耐用等优点。红外发光二极管作为发射器把电信号转换为红外光信号, 光敏三极管作为接收器, 接收到红外光信号再将红外光信号转换为电信号。在本微型开光设计过程中选用与红外发光二极管配套的光敏三极管。

  当光电开关处于倒置状态时, 如图2( b) 所示,小钢球挡住透光孔, 隔断光路, 光敏三极管输出低电平; 当光电开关处于正置状态时, 如图2( a) 所示,小钢球不会挡光, 红外光路导通, 光电三极管的发射极输出脉冲信号, 此脉冲信号与驱动发光二极管的脉冲电压信号频率相同, 占空比相同。

[1] [2] [3]  下一页
