当VIN由大向小的方向减小时，一旦VIN(R2+R3)1(R1+R2+R3)<Vref时（到达图4的B点）．比较器输出Vout为L（VOUT≈地电平）．反相器输出高电平．VT1、VT2导通。VT1导通后R3被短路，使同相端电压更小，Vout输出L更稳定。若VIN继续减小，输出状态不变。因为该器件由VIN来供电，当VIN小于0.8V左右，进入非工作区，输出信号不可用。

　　若VIN再次增大，一直要增大到VIN×R2/(R1+R2)>VIN时，才会使比较器输出由L变成H（A点的VIN要大于B点的VIN），最终使VOUT输出为H。这样，VOUT从H→L及从L→H的VIN值是不相同的，产生一个滞回电压VHYS（即VA-VB）。

　　这里把VCUT从H→L时的电压称之为检测电压Vcr，VCUT从L→H的电压为VCET+VHYS。可以总结出：VIN>VDET+VHYS时，VOT=H；VIN<VDET,VOUT=L.

　　CMOS输出的工作原理与开漏输出基本相同，其特性如下图所示。

　　特点与主要参数
　　
　　该器件主要特点：检测电压精度可达±2.4%；工作电流1．OuA（典型值）；输入电压可达15V;检测电压已系列化（分挡极细）；滞回电压VHYS≈0.05VDET；工作温度范围-30℃～+80℃。

　　这里要指出的是，该器件内部的MOSFET不是功率MOSFET．输出是电平信号(其极限输出电流为50mA)。另外，输出电流与VDr大小有关，VDET小，则VGS小，不能输出大电流。例如，VDET=2.4V时，输出电流为3.7mA，VDET在3.6V以上时才可输出6~7mA。另外．CMOS输出结构中P管导通时，电流是由VIN提供的，这要看被测电压源的情况而定。

　　在使用中，上拉电阻一般取10kΩ～100kΩ：CMOS输出的输出端绝不允许接地，否则在P管导通时．VIN被短路，P管可能烧掉。

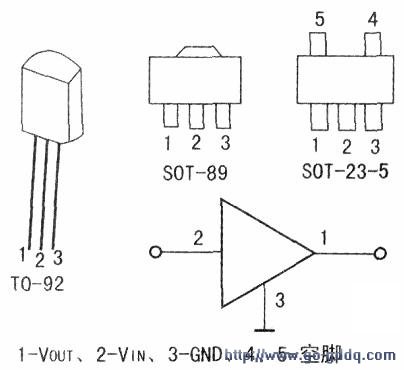

　　封装、图符与型号AN051A有T0-92、SOT-89及SOT-23-5三种封装，如下图所示。

　　AN051A分挡极细，现将可供货的品种列于附表。

　　在选购电压检测器时，要确定检测电压值fVDET）、输出结构及封装。它可用型号后缀来确定：1．CMOS输出为C．开漏输出为D;2．检测电压值（用两位或三位数表示）；3．封装代号（T0-92为T，SOT-89为S．SOT-23-5为R）。

　　例如，一个开漏输出、VDET=3.2V、SOT-89封装的AN051A器件，它的型号为：AN051AD32S；AN051AC215S是CMOS输出、VoET=2.15V，SOT-89封装的器件。
