检测电压的扩展

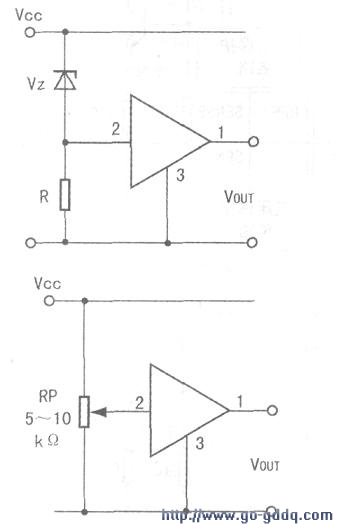

从附表中看出，电压检测器只有少数在6V以上，大部分在6V以下。虽然说目前大部分工作电压在6V以下，但尚有一些工作电压是9V、12V，少数还有15V以上。可以用低电压检测器来扩展其检测电压，如上，下图所示。
上图是在VCC与AN051A的输入端之间串接了一个稳压二极管(Vz)，则它的检测电压V’DET=Vz+VDET。R为稳压二极管的限流电阻，流过稳压二极管的电流取3~5mA。
下图是电压检测器的输入端接在电位器RP的滑臂上。由于电压检测器的内阻不高，并且不同的批次时内阻也不同，因此可以根据要求的V'DET，调节电位器的位置使输出电平变化时取得要求的检测电压值，RP可取5kΩ～10kΩ。例如，要求V'cr=lOV，可取VoET=5V的电压检测器，在Vcc=12V时，电位器滑臂在最高位向下调，使Vour由高电平变为低电平时即可（若是开漏结构，则要加10k~100k上拉电阻）。
