工作原理：

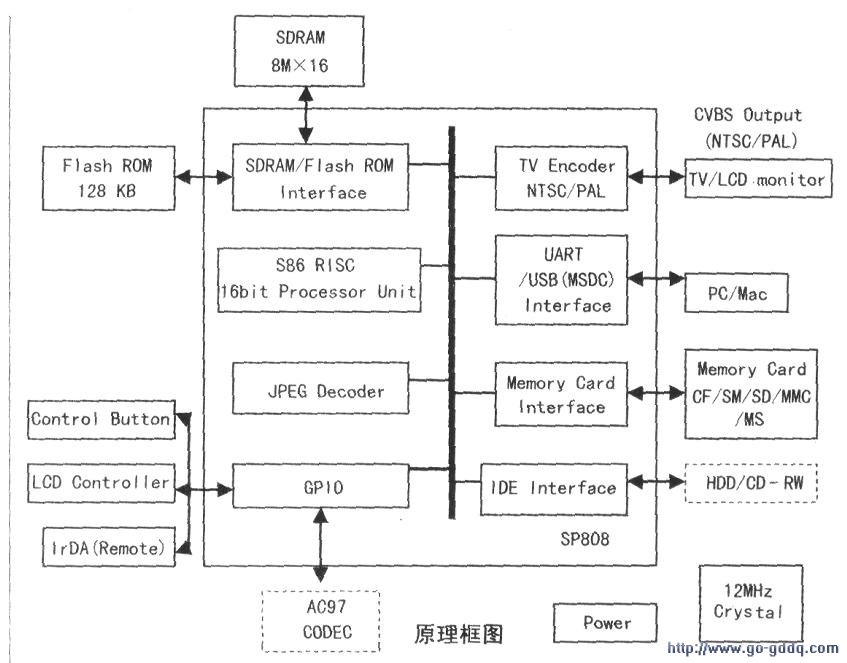

如下图所示，其主芯片为SP808，这是一颗16位的图象处理器，其内含有S86RISC16位处理器，SDRAM/FlashROM接口电路，JPEG解码器，GPIO多用途I/O电路，NTSC/PAL电视编码器．UART/USB接口，存储卡接口，IDE接口等。其外围电路有电源电路，128KBFlashROMIC,8M×16SDRAM,控制按钮，红外遥控，AC97编解码器（用于播放AVI，MOV文件的音频．SP-DPF02因体积所限，取消了AC97CODEC)．CF/SM/MS/MMC/SD储藏卡插座，整机用一只12MHz晶振。当机器插入任意一种储藏卡并接通电源，SP-DPF02会自动识别现在插入的是哪种卡，按ENTER键后，机器开始读储藏卡内的数据，并将数据缓存入SDROM，然后做JPEG解码，经TV编码器编码后，直接输出到电视或液晶显示器。它还可做图象翻转（ROTATION）、放大(ZOOM)、PAN（图象放大后，可平移画面观看照片）．幻灯片(SLIDESHOW)等操作。
SP-DPF02也可通过USB与电脑交换图象数据，上传／下载照片和其它文件（当读卡器使用时）。另外SP808还支持IDE接口和LCD显示，因SP-DPF02体积所限，没有使用。
