彩色STN图形液晶显示模块外配QPYD系列液晶控制板的应用电路示意图如图1（见上期），QPYD控制板与液晶模块的接口按照上期“QPYD系列液晶显示控制板使用说明”3条中的定义接线即可，QPYD控制板与MPU的接口技术分硬件和软件，是应用的关键，下面详细介绍。
本节所涉及电路均为精电蓬远公司测试板电路，其中8031时钟晶振为10M，与QPYD板的连接方式有两种，直接控制方式和间接控制方式。
（一）直接控制方式

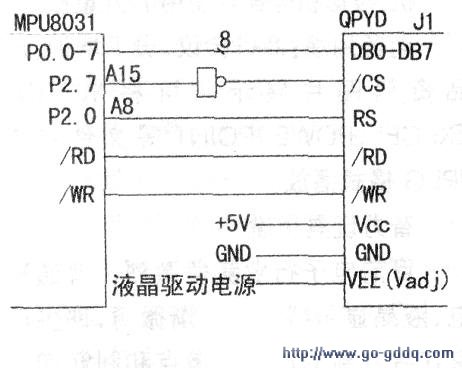

QPYD控制板遵循80时序，所以可以直接与8031利用总线方式通信，见下图所示。
基于上图，直接控制方式基本的驱动子程序如下：
直接方式驱动子程序：
