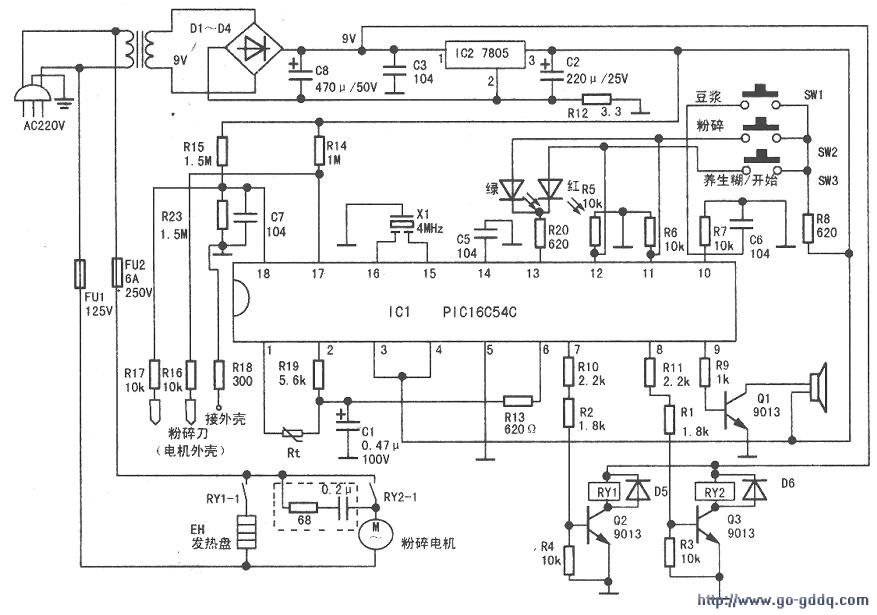

糊来王牌米糊机采用单片机控制，自动实现米糊、豆浆的煮制、设有米糊、豆浆、粉碎三种控制功能，具有水位检测，防溢保护、防干烧以及豆浆、米糊完成报警，是一种适合现代厨房使用的傻瓜型食品加工小家电。根据实物绘出电路图见下图。

　　工作原理
　　
　　该米糊机电路以PIC16C54C(ICl)单片机为核心，其外围电路包括加热控制电路、粉碎电机控制电路、报警电路、键控输入与显示电路以及低水位、沸溢、温度等传感电路。

　　上电后，如果机体内水位未触及刀头（低水位探极）将无法进行任何操作，此时操作指示灯闪烁。单片机内设有豆浆、米糊程序，除加热、粉碎时间有所区别外，其余基本相同。使用时，水位严格控制在上、下水位线之间，否则会造成烧焦或煮不熟的情况。

　　准备就绪后，把泡好的粮食装入粉碎筛杯中，拧上刀头，接通电源，蜂鸣器呜叫一声，IC1⑥脚输出高电平，⑧脚电平由高到低变化，红色指示灯闪烁，按一下“豆浆”或“养生糊”键，蜂鸣器又鸣一声，⑩脚变为低电平，红色指示灯长亮，⑦脚输出高电平，RY1得电，其常开触点RYl-1吸合接通发热盘加热。当水烧拜时，⑦脚输出低电平，RY1释放，加热停止。同时⑧脚输出高电平，RY2吸合得电，RY2-1吸合粉碎电机得电工作，其方式为：工作20秒、停30秒，往复四次，以打碎粮食，与此同时，⑦脚输出间隔为三秒的脉冲控制RY间断吸合、释放，使发热盘间断加热。当豆浆或养生糊加热到沸腾触及防沸探极时，(18)脚变为低电平，⑦脚输出低电平，RY1释放，加热停止；待泡沫退下并延时一段时间后再间断加热。如此往复几次，⑦脚变为低电位，RY1释放，停止加热，(11)脚输出高电位，(13)脚电位变低，绿色指示灯闪烁蜂鸣器呜叫，提示制浆或制糊完成。单元电路介绍如下：

　　1．电源电路
　　
　　220V交流电经变压器T变为交流9V．经D1～D4整流、C8滤波后为RY1、RY2供电，同时该电压经IC2(7805)稳压得到5V电源，为IC1、输入电路供电。AC220V市电通过FU1、FU2给EH发热盘、电机M供电。
　　
　　2．粉碎、加热、控制电路
　　
　　此部分电路包括SW1、SW2、SW3等，通过按压各键把高电平加到IC1⑩~(12)脚来实现各种功能控制，IC1⑦、⑧脚分别控制Q2、Q3，进而控制RY1、RY2，最终实现对加热盘、粉碎电机的控制。

　　3．检测保护电路
　　
　　包括防溢电路、低水位电路、水温检测电路、防干烧电路等。金属杯体外壳经电阻R18接地，防溢探极，低水位探极（刀头）通电没有接触到水时，IC1(18)、(17)脚为高电平。当水接触到刀头或泡沫接触到防溢探极与R18构成回路时，(18)脚或(17)脚变为低电平，相应电路动作。Rt是水温检测电阻，通电杯体无水时，任何操作无效。若因RYl-1粘连等故障致使EH发热盘通电，温度超过125℃时，FU1将熔断，切断整机供电。
