引脚	功能	电压(V)
1	误差放大器1误差信号输入端f同相信号端）	2.6
2	误差放大器1误差信号输入端（反相信号端）	2.6
3	误差放大器1和2输出信号补偿元件连接端	4
4	死区控制信号输入端，所加控制电压可调输出脉冲宽度	0.3
5	振荡器外接振荡电容连接端，与⑥脚外接的电阻一起可产生频率f=l.l/RC的锯齿波信号	幅度为0.4V～4V的锯齿波
6	振荡器外接振荡电阻连接端，见⑤脚说明	3.7
7	基准电源电路输出信号端A．属同相信号输出端	0
8	推挽电路输出信号端A，输出电压可达40V，电流为200mA（反相输出）	OV～15V的脉宽调制波
9	推挽电路输出信号端A，属同相信号输出端	0
10	推挽电路输出信号端v，属同相信号输出端	O
11	推挽电路输出信号端B，输出电压可达40V，电流为200mA(反相输出)	与⑧脚等幅相位差1800的脉冲波
12	工作电源电压输入端	25
13	输出方式设定信号输入端。当该脚接基准电压时，输出呈推挽型，输出方波最大占空比为40％；当该脚接地时，内部两个输出晶体管并联工作，输出电流可达400mA，最大占空比为96%	5
14	+5v基准电源输出端，可输出5V的基准参考电压	5
15	误差放大器2误差信号输入端（反相信号端）	5.4
16	误差放大器2误差信号输入端（同相信号端）	O
可直接代换的型号	B3759、CW494.IR3M02 JR9494.M5T494.MB3670. TA76494P. μA494.μA17494.μPA494、μPC494

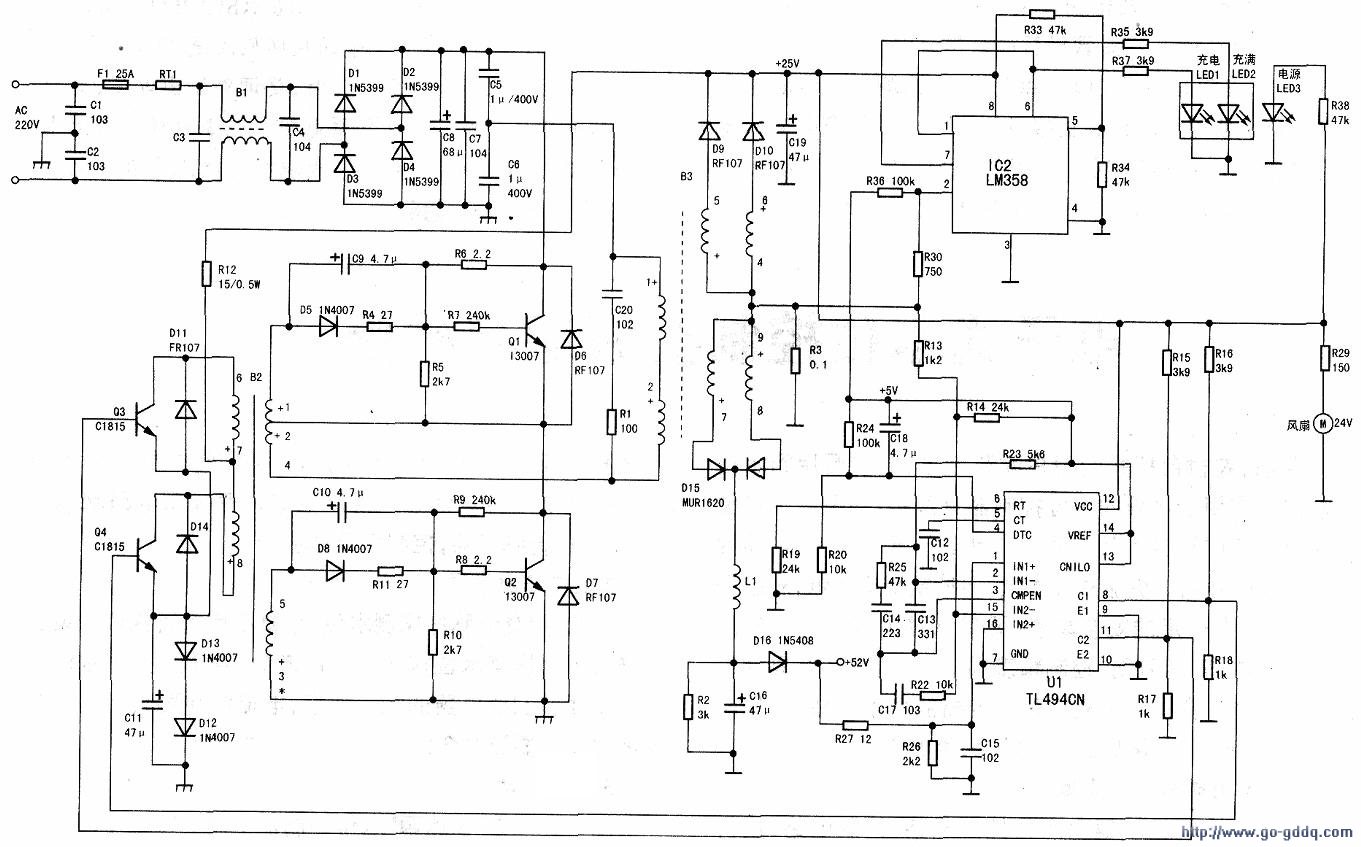

　　电路原理本充电器电路主要由市电整流滤波、自激启动他激工作半桥转换、PWM控制、电压控制、电流控制、输出整流滤波等六部分组成。

　　1．整流滤波
　　
　　市电经二极管D1～D4整流、电容C5～C7滤波，得到310V左右的直流电压，作为主电路的电源。

　　2．自激启动他激工作半桥输出电路
　　
　　主要由偏置电路、三极管Ql、Q2和变压器B2、B3等组成。D6、D7是钳位二极管，保护开关管Ql、Q2。保护机理是泄放B3初级的反激能量和漏感储能，消除反峰电压。当Ql由导通变为截止而Q2又尚未导通时，D7导通，把反激能量再生给C6充电；当Q2由导通变为截止而Ql又尚未导通时，D6导通，把反激能量再生给C5充电。这样，一方面消除了反峰电压，另一方面因反激能量回送电源而极大地提高了电源的效率。

　　(1)自激振荡该电路的特点是自激启动并振荡，25V辅助电源由本电路自身提供，无需另设。自激振荡是利用磁芯饱和特性产生的。接通电源后，C5、C6中点的155V电压经R5—Rl0给Ql、Q2提供基极偏压。Ql有偏压而微导通，推动变压器B2②-④绕组感应出极性②正、④负的电动势，于是①-②绕组感应出①脚正、②脚负的电压加到Q1发射极，加速Ql的导通。这一强烈的正反馈使Q1迅速饱和导通。与此同时，③-⑤绕组感应出③脚正、⑤脚负的电压，使Q2截止。Ql饱和导通后，①-②绕组中的电流增大，150V电压使B3①-②主绕组储能，根据自感现象，磁感应强度B随电流的增加而线性增加，满足磁化曲线的规律，但当磁感应强度增大到饱和点Bmax时，电感量迅速减水，感抗XL迅速减小，相当于一根导线，这时Ql的集电极电流IC1急剧增加，达到稳定值后自感电动势消失，于是B2②-④、①-②、③-⑤绕组感应电压将反向，Ql退出饱和进入放大区，这又是一个强烈的正反馈过程。与此同时C9充得的电压也迫使Q1基极电压逐渐减少，结果是Ql截止、Q2饱和导通。Q2饱和导通后，B2②-④、①-②、③-⑤绕组感应电动势又将反向，形成自激振荡。

　　(2)他激工作状态  自激振荡过程中，B3的次级输出电压经D9、Dl0全波整流、C19滤波，建立起PWM控制电路芯片TL494所需的25V’工作电压，TL494开始工作，由Q3、Q4输出相位差为180。的PWM脉冲，因B2⑥-⑦、⑦一⑧绕组绕向相同，经B2⑥-⑦、⑦-⑧绕组感应到次级。于是，Q1、Q2便由自激转为在他激PWM脉冲驱动下轮流导通。B3次级⑨-⑦、⑨-⑧绕组的输出电压经D15双整流管全波整流、C21滤波后得到+52V电压给蓄电池充电。
