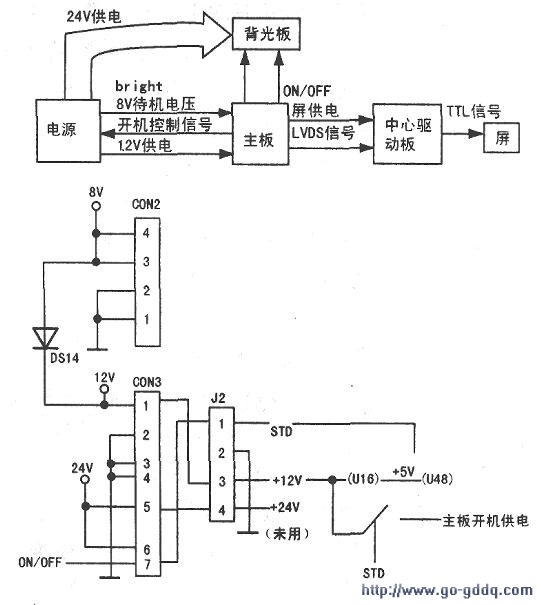

打开此机的电源，让电视处于待机状态，电源板产生的8V待机电压经二极管DS14、主板插座J2到U16，产生5V电压供主板的电源管理块U48( 12F675)的①脚。当用户用按键或遥控器开机后．U48的⑥脚输出高电位开机信号，经主板的J2①脚加至电源板插座CON3的⑦脚。启动电源板工作，输出24V电压到背光板，12V到主板，此时8V待机电压将由12V取代，因为12V也接DS14负端使其反偏而停止工作。整机工作流程框图见上图和下图。
　　
　　主板正常工作后，从插座CON3⑦脚输出背光开关信号( ON/OFF)和亮度控制信号至背光板，背光灯被点亮，同时主板还输出LVDS信号和屏供电到中心控制板。中心控制板将主板送来的LVDS信号变为适合屏工作的TTL信号，送入屏内的驱动电路，整机开始工作。
