TGL王牌TCl9T电磁炉频繁烧坏FSD200电源块
来源:本站整理  作者:佚名  2012-11-07 11:53:25

在TCL王牌Cl9T电磁炉频繁烧坏FSD200 的过程中,主要表现为刚开机时电磁炉能够正常工作,但持续一会儿后,FSD200 明显发热,表面发烫,再持续下去 FSD200 烧坏,严重时会有炸裂现象,检查无明显损坏元器件后,更换 FSD200,故障仍重复出现。

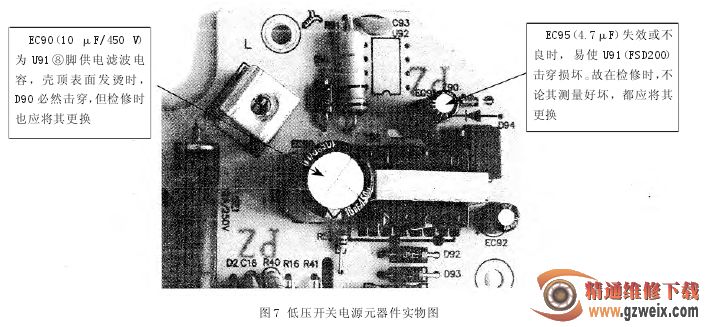

FSD200 是一种小型电源控制集成电路,在该机中主要与 T90、Q90 等组成低压开关电源电路(见图 3),其实物组装如图 7 所示。

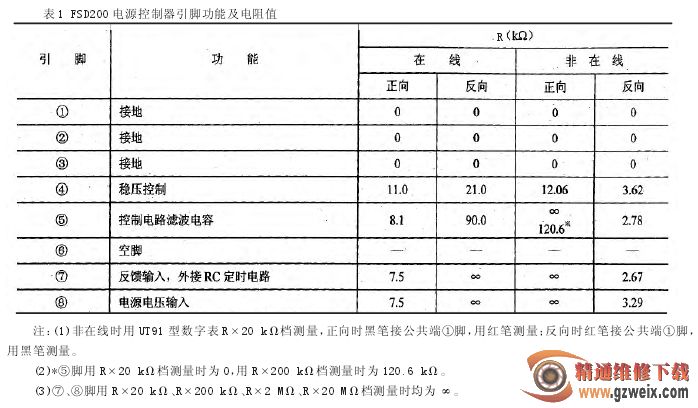

印制电路板线路如图 8 所示。在电路正常状态下,FSD200 引脚正、反向电阻值见表 1 所示。



根据故障现象的特点,检修时应首先采用“电阻测量法”逐一检查 U91(FSD200)的外围元器件,



经检查,最终发现 EC95 有漏电现象. 将其更换后,故障不再出现。



小结:在该机中,低压开关电源是常易发生故障的一部分电路,其故障的表现总是 U91(FSD200)损坏,但其损坏的原因常是外围分立元器件,特别是 EC95(4.7μF)失效。因此,在 U91(FSD200)损坏的故障检修中,对 EC95 应予以更换。
