在LSM303DLH中磁力计采用各向异性磁致电阻（AnisotropIC Magneto-Resistance）材料来检测空间中磁感应强度的大小。这种具有晶体结构的合金材料对外界的磁场很敏感，磁场的强弱变化会导致AMR自身电阻值发生变化。

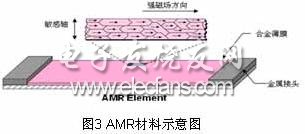

　　在制造过程中，将一个强磁场加在AMR上使其在某一方向上磁化，建立起一个主磁域，与主磁域垂直的轴被称为该AMR的敏感轴，如图3所示。为了使测量结果以线性的方式变化，AMR材料上的金属导线呈45º角倾斜排列，电流从这些导线上流过，如图4所示。由初始的强磁场在AMR材料上建立起来的主磁域和电流的方向有45º的夹角。

　　当有外界磁场Ha时，AMR上主磁域方向就会发生变化而不再是初始的方向了，那么磁场方向和电流的夹角θ也会发生变化，如图5所示。对于AMR材料来说，θ角的变化会引起AMR自身阻值的变化，并且呈线性关系，如图6所示。

　　ST利用惠斯通电桥检测AMR阻值的变化，如图7所示。R1/R2/R3/R4是初始状态相同的AMR电阻，但是R1/R2和R3/R4具有相反的磁化特性。当检测到外界磁场的时候，R1/R2阻值增加?R而R3/R4减少?R。这样在没有外界磁场的情况下，电桥的输出为零；而在有外界磁场时电桥的输出为一个微小的电压?V。

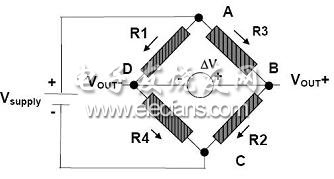

图7 惠斯通电桥

　　当R1=R2=R3=R4=R，在外界磁场的作用下电阻变化为?R时，电桥输出?V正比于?R。这就是磁力计的工作原理。

　　2.2  置位/复位(Set/Reset)电路

　　由于受到外界环境的影响，LSM303DLH中AMR上的主磁域方向不会永久保持不变。LSM303DLH内置有置位/复位电路，通过内部的金属线圈周期性的产生电流脉冲，恢复初始的主磁域，如图8所示。需要注意的是，置位脉冲和复位脉冲产生的效果是一样的，只是方向不同而已。

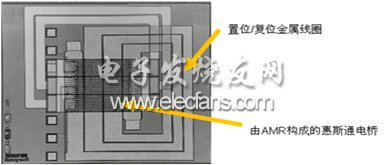

图8 LSM303DLH置位/复位电路

　　置位/复位电路给LSM303DLH带来很多优点：

　　1）即使遇到外界强磁场的干扰，在干扰消失后LSM303DLH也能恢复正常工作而不需要用户再次进行校正。

　　2）即使长时间工作也能保持初始磁化方向实现精确测量，不会因为芯片温度变化或内部噪音增大而影响测量精度。

　　3）消除由于温漂引起的电桥偏差。

　　2.3  LSM303DLH的性能参数

　　LSM303DLH集成三轴磁力计和三轴加速计，采用数字接口。磁力计的测量范围从1.3 Gauss到8.1 Gauss共分7档，用户可以自由选择。并且在20 Gauss以内的磁场环境下都能够保持一致的测量效果和相同的敏感度。它的分辨率可以达到8 mGauss并且内部采用12位ADC，以保证对磁场强度的精确测量。和采用霍尔效应原理的磁力计相比，LSM303DLH的功耗低，精度高，线性度好，并且不需要温度补偿。

　　LSM303DLH具有自动检测功能。当控制寄存器A被置位时，芯片内部的自测电路会产生一个约为地磁场大小的激励信号并输出。用户可以通过输出数据来判断芯片是否正常工作。

　　作为高集成度的传感器模组，除了磁力计以外LSM303DLH还集成一颗高性能的加速计。加速计同样采用12位ADC，可以达到1mg的测量精度。加速计可运行于低功耗模式，并有睡眠/唤醒功能，可大大降低功耗。同时，加速计还集成了6轴方向检测，两路可编程中断接口。
