一、设计概况

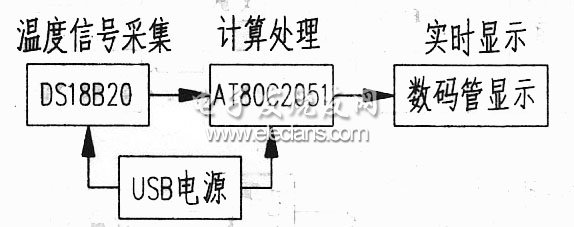

　　本制作采用USB口作为供电端口，用DS18B20温度传感器进行温度信息采集，用AT89C2051单片机进行控制，采用四位共阳数码管显示，从而实现对温度的测量显示（系统框图如图1所示）。本设计可培养学生对单片机学习的兴趣，提高其制作与编程能力。

图1 系统框图

二、电路原理

　　采用PROteUS仿真软件进行原理图设计与程序仿真。电路如图2所示。

图2 电路图

1、电源

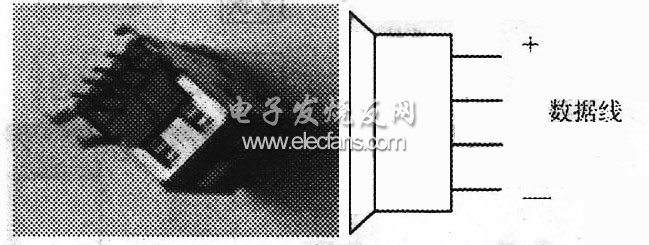

　　采用USB口供电，可将USB适配器接人电路板的USB口或直接接计算机USB口。这样，既节省了资源，又能够获得较为理想的工作电压。USB口的外形及电源口定义如图3所示。

图3 USB口的外形及电源口定义

　　2、温度信号采集

　　采用DS18B20（外形见图4）智能型数字温度传感器作为温度信号采集装置。
