模数转换操作可以通过两种不同的方式开始。命令模式使用户能够根据需要将单个通道转换为多个通道的序列。循环模式可以基于预先编程的多个通道的序列自动转换，该循环模式是系统监测应用的理想模式，特别适用于连续监测信号，诸如信号功率和电流检测，而且该循环模式仅在越过预先编程的上限或下限时发出报警。

　　在这个方案中，还提供了两个双向高端电流检测放大器(图7)。当功放的漏极电流流过取样电阻时，产生的微小差分输入电压将被放大。

　　

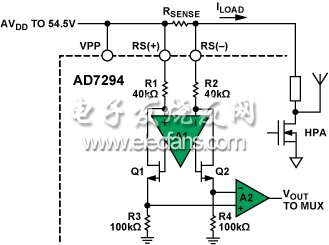

　　图7 AD7294高端电流检测放大器

　　对于每个放大器，均提供了一个模拟比较器，用于高于1.2倍满量程电压阈值的故障检测。

　　四个12-bit DAC可以提供数字控制的电压(分辨率1.2 mV)，用于控制功率晶体管的偏置电流。它们还可用于为可变增益放大器提供控制电压。DAC的核心部分是薄膜、12-bit固有单调串列DAC，其使用2.5 V的基准源，具有5 V的输出范围。该DAC的输出缓冲器能够驱动高压输出级。

　　4 结论

　　功放供应商们正在使用多种多样的增益级和控制技术，设计更加复杂的功放前端信号链。AD7294的单片解决方案在电路板面积、系统可靠性和成本方面具有显著的优势。
