康佳小屏幕D型机开关电源全部是分立元件设计，元件多，电路复杂，保护功能全，而且没有辅助电源，为了降低功耗待机采用改变开关电源的振荡状态方式，即强振荡和弱振荡间歇转换，这样的设计虽然巧妙，但同时使电源电路显得更复杂。由于事实上存在两个电压控制环路，正常工作时稳压控制和待机时电压控制，影响输出电压的因素较多，如不掌握其原理检修比较困难。
    本文给大家介绍运用双断路法维修康佳T2129D型电视开关电源各种故障的技巧。所谓“双断法”，即断开负载或者短路行激励和断开开／待机控制，确定故障在主振荡电路还是待机控制电路或行负载电路，缩小故障范围进行检修。实践证明，用“双断法”思路清晰，效率较高。

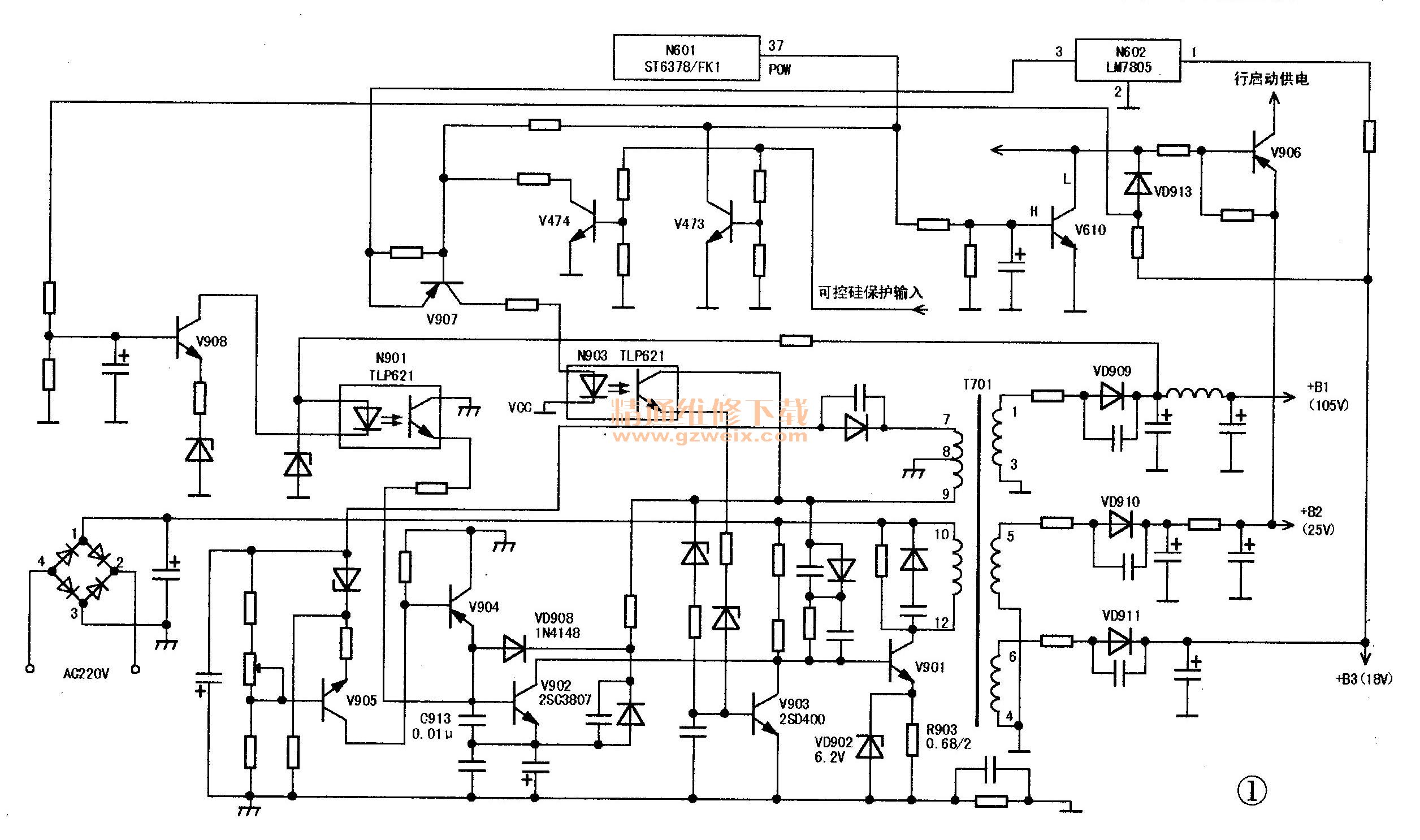

    图1为康佳T2139D型彩电开关电源。开机后，电路中两个光耦截止，整个电源工作在正常稳压状态，即强振状态，电源输出为105V；当两个光电耦合器③、④脚短路时，整个电源处在弱振状态，并非有些书上所说停振，输出电压为65V左右（如接一只60W灯泡为假负载，输出电压仅为55V左右）。通过原理分析可知，当CPU 37脚发出待机指令后（低电位），一方面行电源被切断，另一方面由次级输出的＋B3（18V）电压通过控制管V908控制光耦N901强导通，使V902基极正偏，V902对V901基极分流，V901及基极元件与T701⑨-⑧绕组组成的电路工作在间隙振荡状态，电源输出待机时电路所需的电压。开机后，CPU 37脚为高电平，此时V610饱和，V906导通，行电路得电工作。同时，V908、N901截止，V907、N903停止工作，V905、V904、V902对T701-⑧绕组感应电压进行取样控制后对V901控制，实现电源输出电压稳压控制，电路处于强振状态。实测发现强振的时间很短，在接一只60W灯泡做假负载时，待机时电压为57V，短路光耦强制弱振状态时输出电压为55V，相差不大。

    以上给我们的维修提供了思路，从测试待机的电压入手，由于待机时电源受到两个反馈环路（稳压环路和待机控制环路）控制，在实际维修中遇到待机电压不正常时，采取开路负载（配合接一只60W或100W灯泡假负载）和开路待机控制（光电耦合器）的办法检查主振荡回路的输出，缩小故障范围。如果输出电压正常为105V，证明故障在待机控制电路，重点检查以V908和光耦N901及V907、N903为中心的控制电路。当遇到待机电压正常，二次开机电源不能输出正常的105V时，也可以采取开路光电耦合器的办法检查，如果105V正常，说明问题肯定在开机控制的环节，否则在主振荡控制电路。
    （1）输出电压很低，低于两个光耦短路导通时的输出电压，按开机键不能二次开机。
    将待机控制两个光耦短路后，接一只60W灯泡做假负载，＋B1正常仅为几伏或十几伏（低于50V）时，这种故障肯定在电源主振荡电路、稳压回路，不必考虑待机电路，可检查正反馈回路后，然后围绕两个分流管来展开检查。
    （2）待机电压为正常值70V左右（接灯泡时50V左右），按开机键＋B不能上升到＋105V。
    这时可开路光耦，接灯泡检修。如＋B1电压仍不能上升到＋105V，查开关电源主振本身；如十B1电压上升到正常的105V，确定故障在待机电路。正常时待机控制电路中的各三极管均工作在开关状态，这时从CPU待机控制输出电压出发，顺藤摸瓜，查找故障就会得心应手。
    （3）待机时电压就为＋105V。
    说明开关电源本身无问题，故障出在CPU或待机控制电路；如按CPU能开机（行工作），则说明CPU也正常，故障在待机电路。
      （4）待机时电压高于105V。
      该电压高于光耦开路时的电压值，这说明稳压电路本身肯定有问题，待机电路也可能有问题，但应先检查主振电源。
      （5）＋B电压远高于105V。
      工作时＋B1电源大大高于 105V，这时故障肯定在主振荡的取样和分流控制电路这部分，待机控制一般正常。
      例1：一台康佳T2139D型彩电，雷击后三无。
      检修过程：参看电路图，换保险丝，对电源全面检查，发现整流堆完好，开关管V901、分流管V902、放大管V904、稳压管VD902损坏，负载＋B1整流二极管VD909短路。全部更换后，查待机的输出电压为60V，按“频道”键开机，无动作，测CPU已经发出4V高电位的开机指令。短路行管的b、e极，接一只60W灯泡，电压降低为40多伏，进一步检测没有发现其他明显的损坏。将两只光电耦合器开路，这时应该输出正常工作时的电压105V，结果仍为40多伏，说明振荡电路肯定有问题，故障与待机控制无关。反复检查并代换取样放大部分V905和待机控制管V903，也没能解决问题，但可以肯定电压输出低一定是某种原因使起分流作用的V902或V903强导通。
    后来分析图纸反复思考其原理，结果发现二极管VD908 （1N4148）漏电，正反向电阻分别为500Ω和600Ω，数字表的正向压降仅为350mV（正常为700mV左右），将其更换后故障排除。

    下面再谈谈“双开路”法在长虹NC-2机芯电视开关电源中故障处理时的应用技巧。
    例2：一台长虹C2588P型彩电，开机三无，指示灯亮。

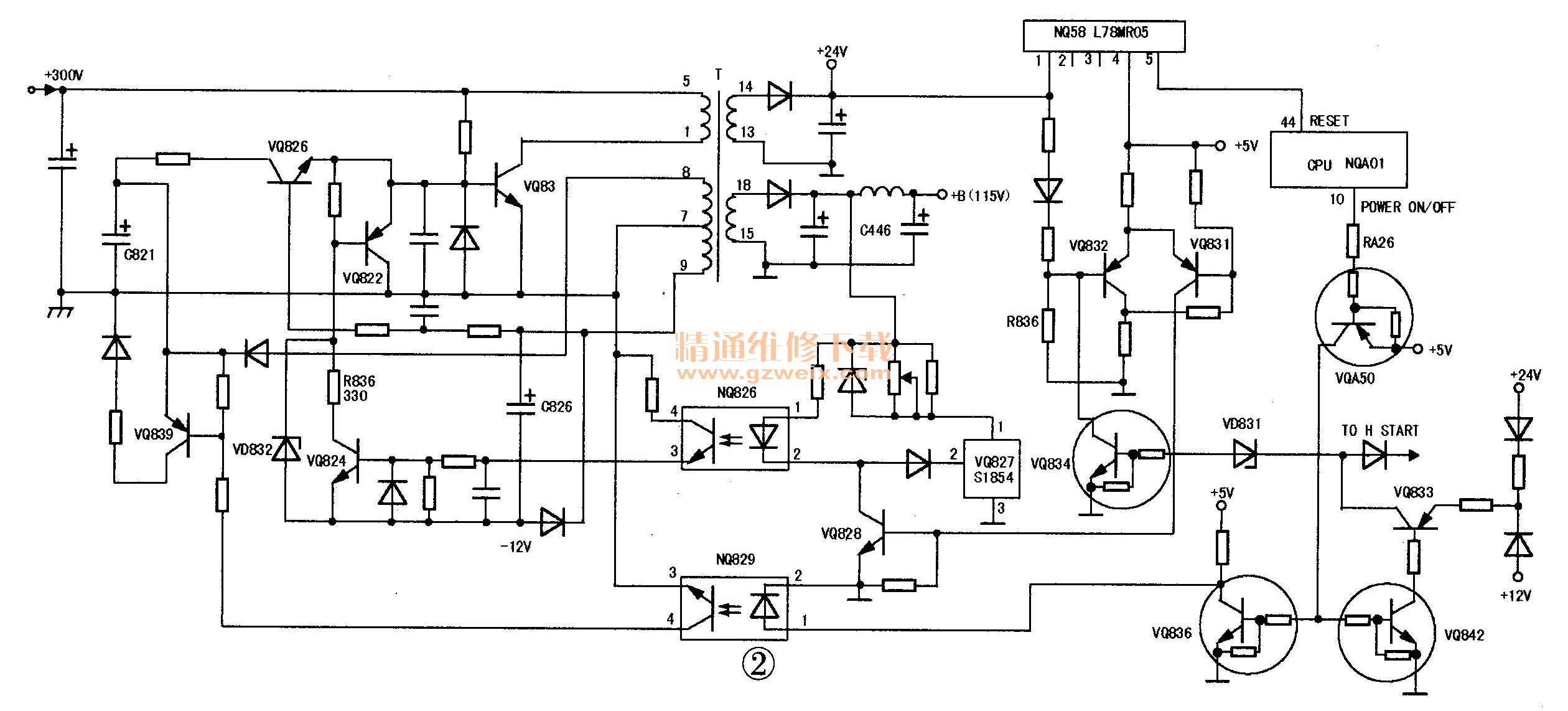

    检修过程：该机芯主副电源为同一电源（见图2），控制系统输出控制信号，通过改变开关振荡的工作状态（强振和弱振）来实现低耗待机功能。这里VQ828的工作状态起关键作用，当VQ828截止时，光耦NQ826受控于VQ827连接的误差检测电路，整个电源工作在正常稳压状态，即强振状态，电源输出为115V；当VQ828饱和导通时，NQ826强导通，稳压电路失去作用，电源处在弱振状态，输出电压为78V左右（如检修中接灯泡为假负载，输出电压仅为60V左右）。

    通过原理分析可知，当CPU⑩脚发出待机指令后（输出高电位），控制电路中只有VQ831导通，VQ832截止，使VQ828工作在饱和状态，整个处于电源弱振状态，这时输出电压为50V～65V；而当CPU⑩脚发出开机指令后（低电位），VQ831、VQ828截止，电源工作在稳压状态，电源输出115V。因此，对电源待机或开机后，电源输出电压异常故障的判定，我们可以在断开负载的同时，通过断开VQ828的方法来缩小故障范围。如断开VQ828后，十B电路正常，就说明故障在待机控制电路；否则，在开关电源电路本身。同样，在待机过程中，如在＋B电路接入灯泡作假负载，电压会比正常待机值低。
    本例指示灯亮说明开关振荡已形成，测待机时的＋B电压为55V（基本正常），接入灯泡作假负载后，电压下降为39V，按遥控开机键（或面板上的频道键）不开机，＋B电压无变化，VQ828基极电位为0.6V，说明仍在待机状态。开路VQ828，＋B电压升到115V，由此证明开关电源振荡及稳压回路正常，故障出在待机电路，原因是VQ828未截止。在接灯泡作假负载的情况下，按开机键后测⑩脚输出低电平，VQA50集电极为高电平，VQ836集电极为低电平，测VQ842集电极输出低电平，VQ833导通，VQ834基极电压为4.1V，完全具备了饱和导通的条件，但其集电极（即VQ832的基极）电压并不是0V而是2.5V左右，VQ832未被强制导通，VQ831未被强制截止，由此判断VQ834工作异常。VQ834型号为RN1201，内带电阻，不易测量其好坏。用普通C1815管子外接一只4.7kΩ电阻的方法代用，试机一切正常。根据有关资料，RN1201、R1202、RN1203、RN1204内部的电阻值分别为4.7kΩ、10kΩ 22kΩ、47kΩ，实际维修中可串并接相应的电阻代用。
