基于OPNET的LEO卫星网络协议仿真平台研究
来源:本站整理  作者:佚名  2011-10-14 09:02:48



2.1地面网关节点模型要实现的功能

  (1)切换管理,向GlobalNode通告与卫星的映射关系;

  (2)向GlobalNode通告可以到达的子网地址;

  (3)数据包的封装与解封;

  (4)上行链路的各个pipeline阶段。

  2.2Satellite节点要实现的功能

  (1)路由地面网关发送来的数据包;

  (2)网络协议平台,在其上实现非面向连接的路由协议;

  (3)下行链路的各个pipeline阶段;

  (4)星间链路的各个pipeline阶段;

  (5)导入STK(SatelliteToolsKit)卫星轨道文件。

  2.3GlobalNode要实现的功能

  (1)存放网关可达子网列表,供网关封包时查询;

  (2)存放网关与卫星映射列表,供卫星节点星上路由时查询。

  3仿真验证

  在本文所建立的仿真系统平台上,作者仿真了TCP协议在动态路由上的性能。仿真场景采用Iridium系统的一部分作为空中卫星网络,两个地面网关处于不同卫星覆盖范围内,网关所连接的Internet中有一对客户机/服务器采用TCP连接进行数据传输。仿真结果将比较通过低轨卫星网络进行TCP连接与通过地面网络进行TCP连接之间的拥塞控制窗口,切换前后时延变化。仿真设置为:客户端(longitude-161.8,latitude-29.14)下载服务器端(longitude-15.2,latitude-20.9)上大小为1Mbit的文件,带宽瓶颈为10Mbps,整个过程每5s重复一次,直至仿真结束,仿真的网络场景拓朴结构如图3所示。

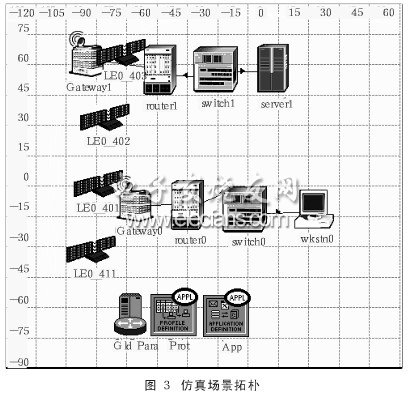

仿真的网络场景拓朴结构

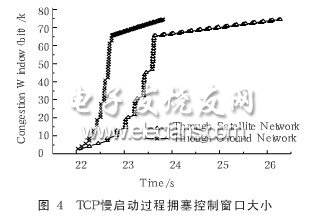

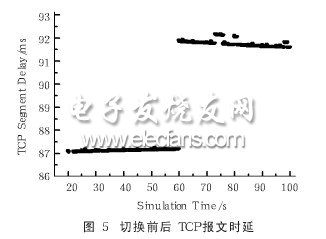

  场景拓朴整个仿真时间为100s,在60s时刻客户端接入网关发生星地切换。仿真结果如图4、5所示。



仿真结果



仿真结果
