基于OPA820宽带放大器的设计
来源:本站整理  作者:佚名  2011-08-21 20:04:57



        OPA820 是TI 公司的一款低噪声电压反馈高速放大器。

  增益带宽积为480 MHz, 低输入电压噪声: 2. 6 nV/ &raDIC;Hz,高直流精度: 25 最多输入失调电压为± 700 nV, 25 最多输入失调电压为± 400 nA。

  采用高速运算放大器OPA 820 作为第一级放大电路( 如图3) 进行11 倍的同相放大, 本文选取反馈电阻RF 为510 Ω, 反相端输入电阻RG 为51Ω , 为了抑制噪声, 防止电源串入噪声信号, 本文在电源线的进线处加0. 1p 和2. 2p的旁路电容进行滤波。输出信号进入后级放大电路进行放大( 如图4) 。

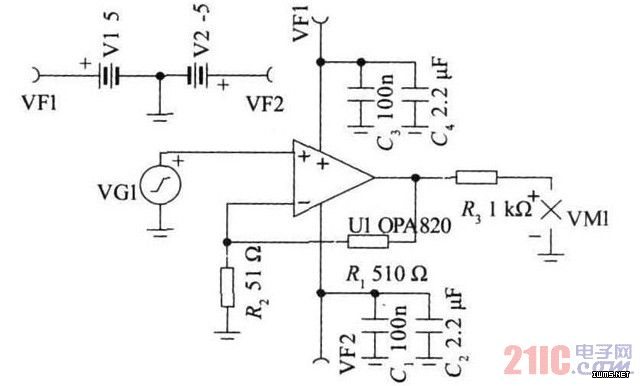

图3 第一级放大电路

图3 第一级放大电路

图4 第二级放大电路

图4 第二级放大电路

[1] [2] [3] [4]  下一页
