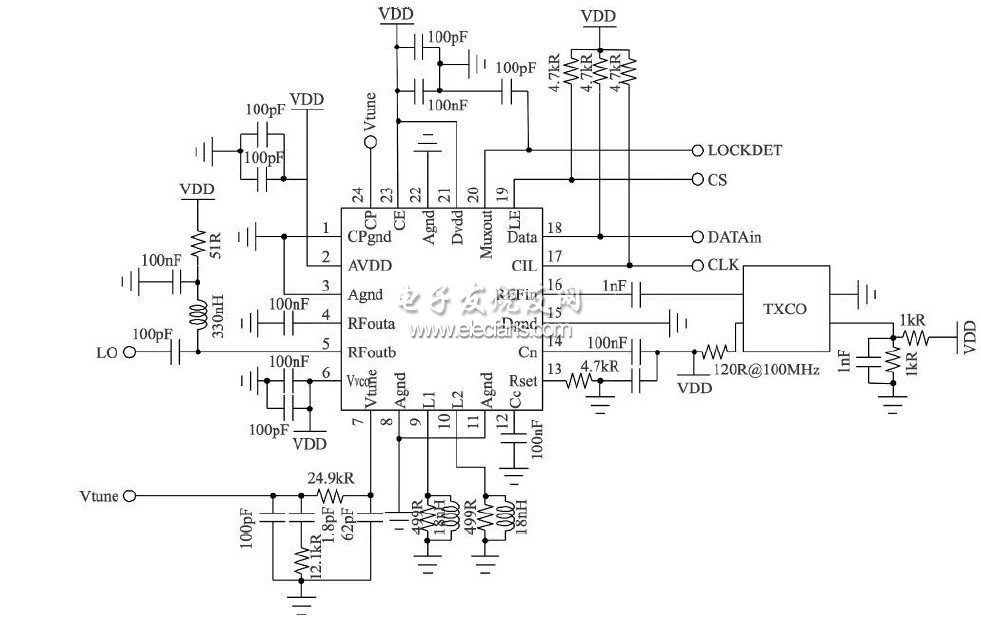

射频本振采用AD I公司的ADF4360系列产品,该产品片内集成VCO,且具有较低的相位噪声,图2为ADF4360锁相环电路图,电路中采用高稳定性的晶振,可以利用晶振谐波实现二次混频本振信号。
图2 ADF4360锁相环电路图。
2. 2 收发信道设计
接收信道设计需要保证噪声、增益、灵敏度、临道抑制满足系统要求。接收信道噪声级联计算公式为:
其中F为总噪声系数; F1 ……Fn 为各级噪声系数; G1……Gn - 1为各级额定功率增益。

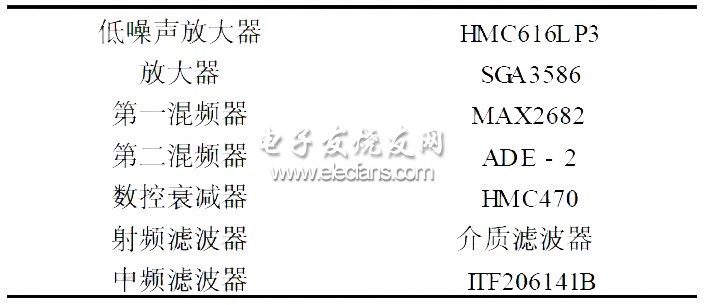

根据噪声级联公式可知,信道噪声主要决定于系统前端,为了使接收机的总噪声系数小,要求前级的噪声系数小、增益高。表2为接收信道各级器件表。
表2 接收信道选用器件表

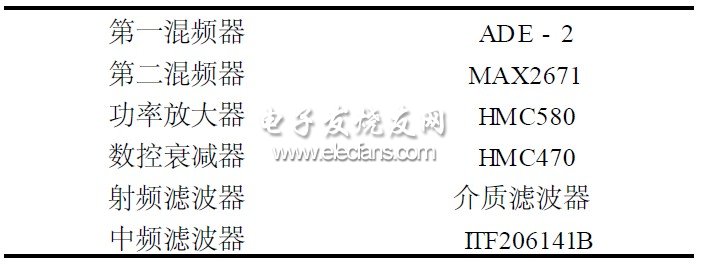

发射信道采用高线性的混频器和放大器达到高线性度,采用数控衰减器调整增益范围,在实际应用中,为达到远距离发射,可以外接大功率放大器。表3为发射信道各级器件表。
表3 发射信道选用器件表
3 测试结果

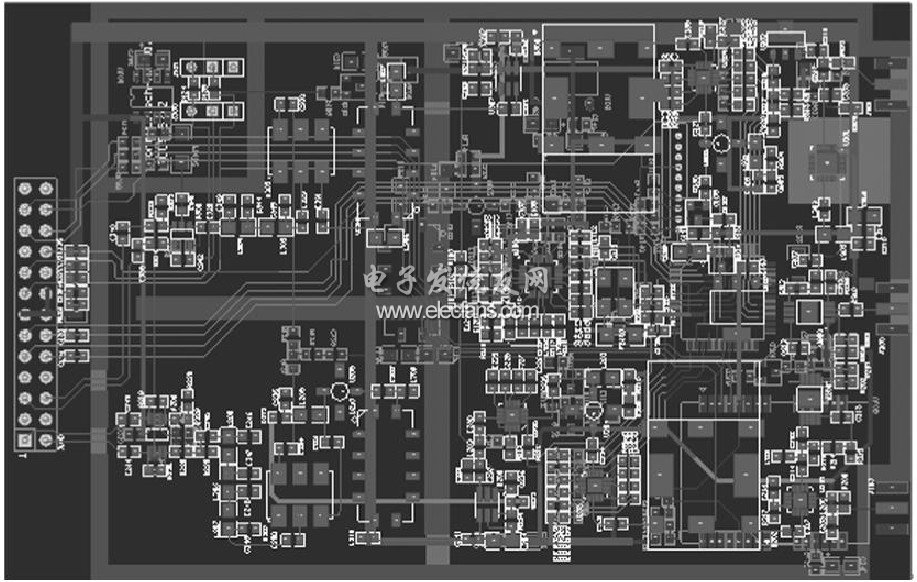

图3为整个射频子系统PCB 版图,面积为110mm ×70 mm。
图3 射频子系统PCB版图
3. 1 锁相环测试
通过给锁相环ADF4360提供40MHz的时钟信号,输入频率控制字,锁定本振频率为411 MHz,测得此时相位噪声优于- 100 dBc /Hz@400 kHz,满足系统本振设计要求。
