3. 2　接收信道测试

　　接收机输入频率为341 MHz, 带宽8 MHz的SC2FDE信号。表4为接收信道测试结果。

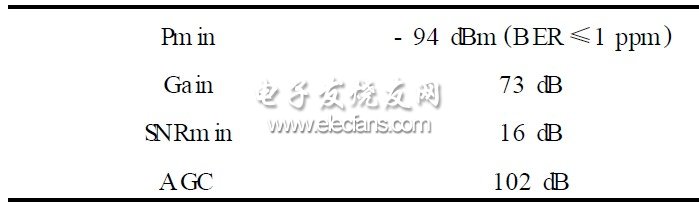

表4　接收信道测试结果

　　从表4可以看出:接收机的灵敏度Pmin为- 94dBm,接收增益Gain 为73 dB, AGC的增益为102dB,测试结果表明接收机各项指标达到系统设计要求;只有灵敏度比设计要求指标差1 dB。经分析和调试,将接收信道屏蔽罩进行合理设计,灵敏度得到改善,满足了设计要求。

　　3. 3　发射信道测试

　　发射中频输入为频率10 MHz,带宽8 MHz的SC2FDE信号。表5为发射信道测试结果。

　　从表5可以看出:发射增益Gain为26 dB,ALC增益为31 dB,均达到系统设计指标要求; ACPR比设计要求稍差些。经分析,可以将第一次混频的本振信号功率增大些,这样可以降低混频交调功率,提高系统ACPR。

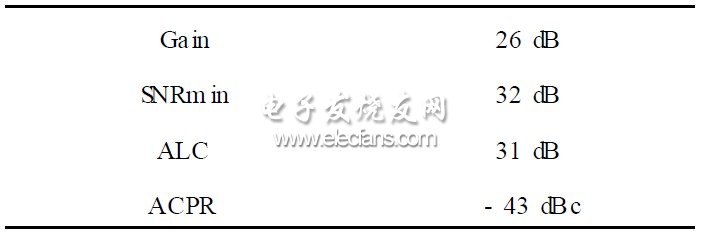

表5　发射信道测试结果

　　4　结论

　　本文成功研制出一种应用于TDD模式的无线宽带通信射频子系统。通过对系统中个电路的优化设计,选择了满足系统性能指标的低成本元件。减低了系统成本,提高了性价比。研制的电路已经在系统中得到实际的应用。
