电路原理
　　

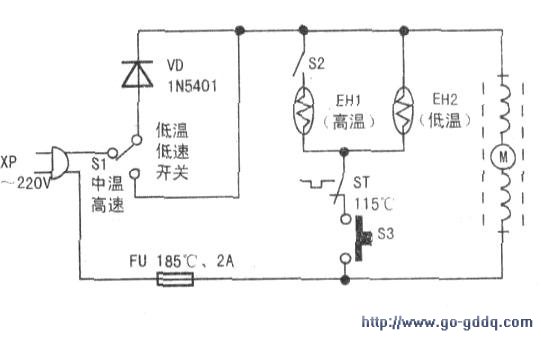

　　根据实物绘制的原理电路如图所示。220V交流市电由电源插头XP引入．FU是电流／温度双重控制保险丝。s1为单刀三掷控制开关，它有三个挡位：(1)S1置“关”：电路无电，整机不工作。(2)S1置“低温／低速”：市电经VD半波整流后为电路供电，由于负载只在交流电的半个周期工作，所以串激式风扇电机M低速运转，经过常闭手动开关S3和温控器ST得电的加热器EH2发热功率较低。此时若闭合高温开关S2．加热器EH1与EH2并联工作，加热功率仍不高。如果按动S3，则EHl、EH2电源均被切断而停止加热，只有电机M低速旋转，吹出冷风。(3)S1置“中温／高速”：此挡断开整流管VD，交流市电直接加在负载电路，风扇电机高速运转．EH2功率上升，产生高速中温热风。如果闭合S2使EH1也工作，会产生高速高热风。若按动S3切断加热电源，则风扇吹出高速冷风。
