VD5027解码正确时，17管脚输出高电平，4位数据由管脚10、11、12、13输出。因此单片机设置为中断模式，VD5027的 17管脚经反向后接在单片机的中断0入口处。主程序为休眠等待状态，当有应答器且解码正确时，响应中断服务子程序，显示相应的信息。其流程如图9所示。

3．4 总电路图设计

　　根据前面的分析设计，在面包板上安装调试正确后，焊接印刷电路板，测试结果正确。

　　4 识别装置工作流程图

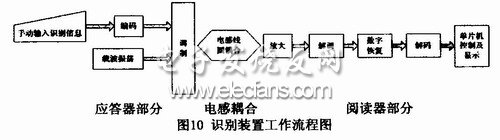

　　识别装置工作流程如图10所示。此无线识别装置由手动输入信息，经编码器编码，采用ASK调制方式，载波为13．56MHz，经线圈耦合发送。阅读器将接收到的ASK信号放大后，经二极管包络检波，送至数字恢复电路后，再解码。解码正确时，由单片机显示结果。

　　5 测试方案与测试结果

　　5．1 电感线圈测量

　　测量设备：QBG-1A型高频Q表。

　　测试结果：电感线圈匝数N=10匝，电感线圈直径D=6．9cm，

　　阅读器电感线圈Ll：12．73μH，应答器电感线圈Ll：12．60μH，

　　分析：两电感线圈匝数、直径相同，但电感量不同，主要是电感由手工绕制，因此因松紧、间隙不同造成。

　　5．2 编码器VD5026测量

　　测试设备：数字示波器DS5062M。

　　测试结果：输出为波形较好的方波信号。

　　振荡频率f=22．872kHz，幅度Vpp=3．00V，Vmax=2．24V，Vmin=0．00V。

　　5．3 载波振荡器测量

　　测试设备：数字示波器DS5062M。

　　测试结果：频率：13．56MHz幅度Vpp=1．40V

　　波形失真分析：振荡器是由非门构成环行振荡器，有门延迟时间。LC器件能够存储能量，故LC振荡器波形较好。

　　5．4 调制输出波形测量

　　测试设备：数字示波器DS5062M。

　　Vpp=4．12V，Vmax=2．24V，Vmin=-1．88V。

　　5．5 识别测量

　　5．5．1 误码测量

　　测试方法：在应答器上通过拨码开关设置0000-1111，在阅读器上用4个发光二极管显示和一位数码管显示0-F。

　　测试结果：应答器拨0000-1111，阅读器相应显示0000-llll，数码管显示0～F，测试结果正确，误码率为0。

　　5．5．2 传输时延测量

　　测试工具：手机秒表

　　测试方法：从应答器信息改变，到阅读器显示出的时间间隔。

　　测试结果：0．79s<1s。

　　5．5．3 识别距离测量

　　测试工具：直尺。

　　测试方法：改变应答器与阅读器间电感线圈的距离，并观察阅读器显示信息是否与应答器相同。

　　测试结果：稳定传输距离5．5cm，最远识别距离8．3cm。

　　5．6 功耗测量

　　测试工具：天宇TY360万用表。

　　测试方法：采用万用表测量电压U和电流I，则功耗P=UI。

　　测试结果：a．阅读器：U=5V，I=50 mA，P=UI=5x50=250mW。b．应答器：U=3V，I=8．5mA，P=UI=3x8．5=25．5mW。

　　通过以上测试数据可以看出设计是可行的。
