传统的基于ATM或帧中继FR（Frame Relay）的虚拟专用网VPN（Virtual Private Network）应用非常广泛，能在不同VPN间共享运营商的网络结构[1]。这种VPN的不足之处在于：
   （1）依赖于专用的介质（如ATM或FR）。为提供基于ATM的VPN服务，运营商必须建立覆盖全部服务范围的ATM网络；为提供基于FR的VPN服务，又需要建立覆盖全部服务范围的FR网络，致使在网络建设上造成浪费；
   （2）部署复杂。尤其是向已有的VPN加入新的Site（站点）时，需要同时修改所有接入此VPN站点的边缘节点的配置。
   鉴于以上缺点，新的VPN替代方案应运而生，MPLS L2VPN就是其中的一种。MPLS L2VPN提供基于多协议标签交换MPLS（Multiprotocol Label Switching）网络的二层VPN服务，使运营商可以在统一的MPLS网络上提供基于不同数据链路层的二层VPN，包括ATM、FR、VLAN、Ethernet、PPP等[2]。简单来说，MPLS L2VPN是在MPLS网络上透明传输用户二层数据[3]。从用户的角度来看，MPLS网络是一个二层交换网络，可以在不同节点间建立二层连接。以ATM为例，每个用户边缘设备CE(Customer Edge)配置一条ATM虚电路VC(Virtual Circuit)，通过MPLS网络与远端CE相连，这与通过ATM网络实现互联类似。
1 Martini方式 MPLS L2VPN
   MPLS L2VPN主要有以下几种实现方式[4]：
   (1)电路交叉连接CCC（Circuit Cross Connect）和静态虚拟电路SVC（StatIC Virtual Circuit）：两种采用静态配置VC标签的方式来实现MPLS L2VPN。
   (2)Martini方式：通过建立点到点链路来实现MPLS L2VPN，它以标记分发协议LDP（Label Distribution Protocol）为信令协议来传递双方的VC标签。
   (3)Kompella方式：在MPLS网络上以端到端（CE到CE）方式建立MPLS  L2VPN。目前，它采用扩展了的边界网关协议BGP（Border Gateway Protocol）为信令协议来发布二层可达信息和VC标签[5]。
   其中，Martini方式MPLS L2VPN着重于在两个CE之间建立虚电路VC(Virtual Circuit)，该方式用VC-TYPE结合VC ID来标识一个VC。VC-TYPE表明VC的封装类型(ATM、VLAN或PPP)；VC ID则用于唯一标识一个VC。属于同一个VC-TYPE的所有VC中，其VC ID必须在整个PE中是唯一的。连接两个CE的PE通过LDP交换VC标签，并通过VC ID绑定对应的CE。当连接两个PE的LSP建立成功，双方的标签交换和绑定完成后，VC就建立起来了，CE之间可以通过此VC传递二层数据。为了在PE之间交换VC标签，Martini方式对LDP进行了扩展，增加了转发等价类VC FEC（Forwarding Equivalence Class）的FEC类型[6]。此外，由于交换VC标签的两个PE可能不是直接相连的，所以LDP必须使用remote peer来建立会话(Session)，并在这个会话上传递VC FEC和VC标签。
   在Martini方式中，由于运营商网络中只有PE设备需要保存少量的VC label与LSP的映射等信息，P设备不包含任何二层VPN信息，所以扩展性很好。此外，当需要新增加一条VC时，只需在相关的两端PE设备上各配置一个单方向VC连接即可，不影响网络的运行。
2 Martini方式VLL主备链路备份模型

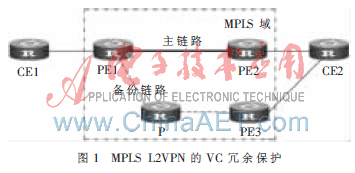

   如果在两个CE之间只建立一条VC，则当该VC出现故障时，CE之间将无法通信。如图1所示，Martini方式的MPLS L2VPN支持VC冗余保护功能：在两个CE之间建立两条VC链路，正常情况下，CE只使用一条VC链路（主链路）与对端CE通信；当PE 1检测到主链路出现故障时，将启用备份VC链路，从而保证通信不会中断。
