控制系统输出的其他控制信号
从系统工作过程可以看出，控制系统分两部分，首先是5VSTB、U18输出的3,3VSTB、复位电路及FLASH电路、超级芯片共同组成低功耗待机电路工作，然后(157)脚输出低电平启动U23、U38输出电压，使FLASH块与超级芯片组成的电路工作，同时通过并行总线快速检测DDR并行总线通道是否畅通及总线负载电路是否工作正常，随后控制系统回到待机状态，(157)脚电平变为高电平，整机只有U18输出端所接负载FLASH块中的待机部分工作。二次开机后DDR电路工作，在开机过程中FLASH块中的程序将快速调入DDR中，实现启动，启动后控制系统程序再由DDR组成的电路承担。
实际上，控制系统在待机过程中已启动工作了一次，指示灯的闪烁情况可验证待机过程是否完成，指示灯能闪烁两次再常亮，(157)脚电压电平瞬间有变化，监测插座JP01各脚电压在待机时有变化，是整个系统是否正常工作的判定依据。如果没有这些变化过程，表明FLASH、动态帧电路和超级芯片内其他受总线控制单元电路之一有故障。下面就该机芯几个典型的故障现象向大家作详细介绍。
1．电源指示灯常亮、不闪烁，不能进入待机状态。

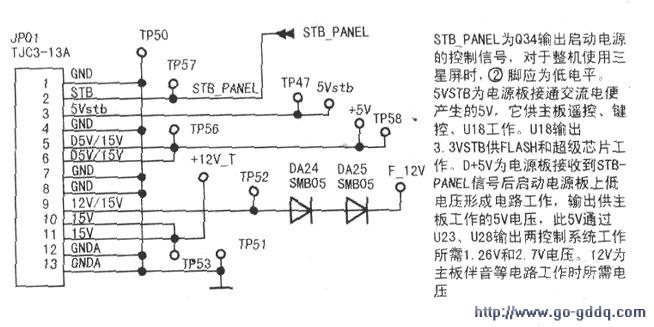

检修时，若测Q34c极始终为高电平，插座JP01各脚除5VSTB外其他低电压没有输出，见下图。接通交流电指示灯没有闪烁，表明(157)脚电平没有变化，则表明控制系统自身电路没有工作，无法对DDR通道进行检测。故障原因应是FLASH块与超级芯片组成的待机电路、复位电路、E2PROM和时钟振荡电路以及、供电之一未工作引起。此时应查U18输出的3.3VSTB及超级芯片3,3VSTB供电各脚是否有虚焊，复位电路、时钟振荡、FLASH、EEPROM组成的电路是否有故障。
2．电源待机指示灯亮、不闪烁．但能看到屏幕上有暗的光栅。
指示灯不闪烁，表明待机控制系统部分电路工作正常，此故障仍与FLASH块、DDR、EEPROM电路有关。既然有暗光栅，表明(157)脚有低电平输出，且电源送入主板的低电压已正常，此时需查待机快速启动的U23、U28电路输出电压是否正常，以及它们所接负载电路是否工作正常。实查U23(3)脚输出的1.26V电压异常，检查发现U23组成的电路中电阻R252已开路，替换此电阻后故障排除。U23是一块降压、调控控制DC-DC转换电路，其正常工作的条件是(7)脚需有高电位使能信号输入。其实整机不能正常开机时，可将5VSTB与D+5V短接，并将U23(7)脚强制接上高电平后，再一一排查U23、U18、U28输出的各路电压及这些电压所通过的电感两端电压是否正常，然后，再细查超级芯片引脚是否有虚焊、DDR地址、数据、指令等通道、FLASH各脚电路有无断线，元件有无变质等。
3．待机指示灯显示工作正常．二次开机后电源指示灯在红与绿闻闪烁不停．且无法进入正常开机状态。
此种故障，若测量动态帧各排阻电压与正常值差异较大，应先查超级芯片与动态帧组成的第二控制系统。检查第二控制系统时，应先测U28输往第二管理CPU和动态帧的2.6V电压）。其次查动态帧与超级芯片间的所有信号通道的通断状态。由于整机未工作，故此时测量电压和波形均效果不理想，比较好的方法是测量电阻。正常情况下，地址、数据通道的对应电阻，用二极管挡测量时数值几乎相同。但要说明的是：即使整机能正常开机，但整机其他受内部总线控制的单元电路，如ADC转换电路工作异常，也可能出现二次开机指示灯闪烁不停故障，又如用户存储器U9和HDMI存储器Ul0供电由5VSTB提供，如果这两个存储器有故障也会引起开机后指示灯闪不开机。也有可能是FLASH块的数据变化引起指示灯不开机，这时需软件升级排除故障。U18通过L55给ADC转换电路供电，电路有故障便会出现此情况，此时即使测量动态帧各脚波形也不会正常，此情况表明修此机芯时，应先测量各DC-DC转换电路、电感两端电压后，再对具体电路进行故障排查。动态帧的检查还可将各脚焊接在一起，一一测量各排阻对地电阻确认，这样可确认排阻变质或信号通道开路或DDR是否有故障。
4．超级芯片总线负载有故障．也有可能导致待机时指示灯在红与绿间跳变。

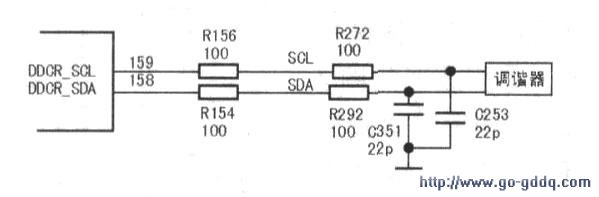

由超级芯片(158)、(159)脚输出的对调谐器控制的总线有故障会出现此情况，正常工作时两脚电压均为4.88V，电路见下图。
