此机不能接收HDMIO端子送入的HDMI信号，从HDMIl/HDMI2端口送入HDMI接收正常。

　　下面先分析一下该机HDMI信号收电路的一些特点：

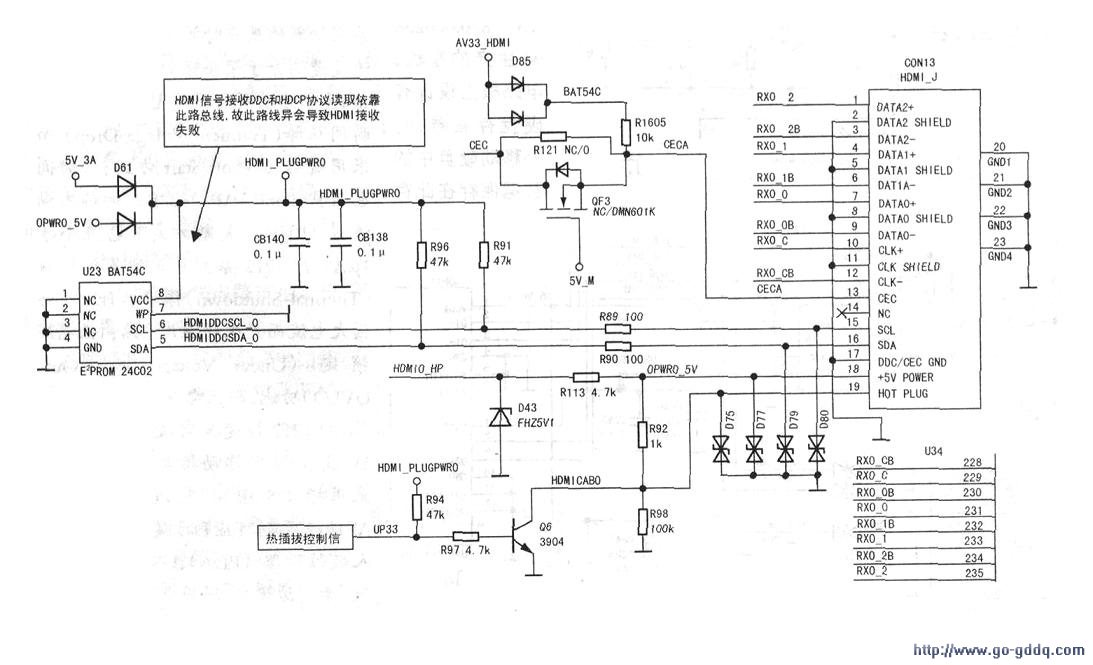

　　HDMI又称“高清晰多媒体接口”，使用一根电缆即可传输数字音频和视频信号。该机芯能接收三路HDMI信号，而且均是直接送入U34(MT8222)进行接收处理。三路HDMI信号中两路通过后置插座CON14、CON15送入，另一路从侧置插座CON13输入。这三路信号结构完全相同，只是元件位号标注不同。现谈谈CON13输入信号的特点。在长虹LT32720液晶电视中．CON13插座(HDMIO信号)送入的HDMIO差分信号RX0_2、RXU_2B、RXO_1、RXO_1B、RXO_O、RXO_OB、RXO_C、RXO_CB直接送入U34(228)-(234)脚，见下图。电视机切换到HDMIO时，CON13(18)脚便有OPWR0_5V电压，此电压给热插拔控制Q6供电，同时还经R113给U34(225)脚供电，以实现读取集成在U34内的HDMI DDC数据。另外，U34中控制电路还从(80)脚输出UP33热插拔控制信号，并经R97接入Q6，使CON13(19)脚有5v供电。此时，OPWR0_5V经D61给U23（保存DDC数据的存储器）供电。(15)、(16)脚输出HDMJ DDCSCLO/SDAO串行总线，此信号接U34(226)、(227)脚读取已固化在U34内的DDC数据，同时此总线还送出的HDCP协议，通过U34内译码器转换成识别信号，由ISP总线读取存储在FLASH块中的HDCP密码，实现连续收看HDMI信号。

　　CON14、CON15插座送入的信号，与CON13插座送出的控制信号相同。CON14热插拔控制信号由(78)脚输出，控制Q7给CON14(19)脚供电，总线信号接U34(214)、(215)脚。

　　CON15的热插拔信号由(82)脚输出，控制Q8给CON15(19)脚供电，总线信号接U34(203)、(204)脚。CON14、CON15送出的HDMI信号分别为HDMI1、HDM12。三路HDMI(13)脚输出CEC信号经QF3混合送入U34(21)脚。

　　U34接收HDMI信号的供电有两路：一路经U7输出3.3V，再经电感FB48供U34(216)脚；第二路供电由3V3经U8降压形成AV2经FB31供给(236)脚。

　　此机接收HDMIO没有图像显示，而接收其他两路信号正常，对CON13关键脚进行检查，发现接入HDMI插头时，插座(19)脚没有电压。测量Q6的c极有5v电压，怀疑插座虚焊。重新补焊CON13各脚，然后接上信号后．HDMIO节目显示正常。
