二、实验板应用实例彩灯控制程序
在电子市场上，销售有各种彩灯控制器，供节日活跃气氛和娱乐用，彩灯花样也是多种多样的。早期电子市场上的彩灯控制器，主要是用数字集成电路制作的。由于数字集成电路功能有限，所以彩灯的花样越多，所用的集成块也越多，电路也相应复杂。一旦彩灯控制器用上单片机（微控制器）．则电路大大简化，因为所有的彩灯花样，都是用软件完成的。
这里介绍用PIC16F84制作的节日彩灯控制器，主要想说明PIC单片机循环程序的应用及编辑彩灯控制器程序的方法。由于PIC16F84的I/O口数量的限制，所介绍的程序应当说是实验性质的。
1.PIC16F84节日彩灯控制器的硬件电路
鉴于将介绍的彩灯控制器具有实验的性质，所以所介绍的彩灯程序，可用前图PIC16F84/627/628实验板电路进行演示，演示的功能如下：在前图电路中，因PIC16F84的A口RAO~RA4位，接有微动开关和位的上拉电阻，可以设定A口为输入。B口外接有8只LED，所以设定B口为输出。
电路的功能是，每按动A口的某一位，即可产生一种彩灯花样，B口的LED即可进行模拟显示。因A口有5个微动开关，所以可以分别模拟显示5种彩灯花样。若要把这种模拟性质的彩灯变成实用产品，只需对前图电路作必要修改。因为实用彩灯，其耗电较大，此时可将前图电路的B口加功率接口电路，而PIC单片机的输出，仅仅作为彩灯的控制信号。
2.PIC16F84节日彩灯控制器的程序流程和源程序

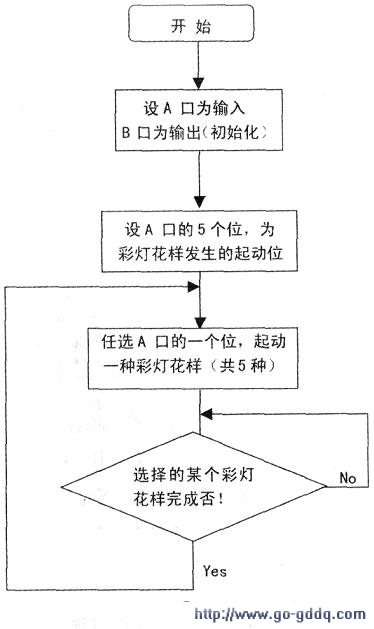

根据以上所述彩灯控制器的电路功能，编制的程序流程如右图所示。
根据上述流程图，建立的源程序定义为PICO01．ASM，其清单可从本刊网站下载。
3．关于源程序PICO01.ASM的特点
PIC16F84的A口共有5位，这里把A口作为输入，利用判断指令BTFSC（也可改用BTFSS）作PIC007．ASM程序的起动信号，引导程序分支（SET1—SET5的标号程序），并完成一种独立功能（一种彩灯花样），用该实例，可学会任意起动判断指令BTFSS的使用方法。
4．关于5种花样彩灯程序
PICO01.ASM花样彩灯程序，分别由标号SET1～SET5引导的5种花样彩灯程序。每一种彩灯程序，是由一种主要指令完成的，以便于练习一种指令的灵活应用。
5．关于延时子程序
在PIC007．ASM中，用了两种由标号DELAY和DELAY1引导的延时子程序，其目的是配合B口的高、低电平持续时间，使产生的彩灯信号，给人的视觉有动感。所以编制彩灯花样程序非常灵活，无严格的时间设置要求。
6．对源程序PICO01.ASM的修改
可以把独立的5种花样彩灯程序，进行简单修改，让5种花样彩灯合并为5种花样混合成一种彩灯花样。方法是把标号SET1引导的程序中的GOTOSET1；标号SET2引导的GOTOSET2；标号SET3引导的GOTOSET3；标号SET4引导的GOTOSET4和标号SET5引导的SET5全部删除，仅把GOTOSET5改为GOTOSET1即可，此时即可人工起动PIC16F84的A口任何一位（按微动开关），即可产生合成的花样彩灯程序。
7．关于PICO01.ASM源程序的注释
单片机源程序的注释，是以程序的功能为目标，而不是对指令的作用注释。注释的目的是便于自己阅读，这里加以说明，以便阅读以上源程序中的注释。
三、PICO01.ASM源程序实验
在PC机上一旦建立了PICO01.ASM源程序后，即可利用MPLAB集成开发软件进行汇编，生成目标码PICO01．hex．即可在编程器上将其目标码烧写到PIC16F84的芯片中（若芯片是PIC16F84A．只需在源程序中先将LfSTPIC16F84改为PIC16F84A和INCLUDEP16F84.INC改成INCLUDEP16F84A．INC即可）。
把烧写好的芯片，放在PIC16F84/16F627/16F628实验板的活动插座上，再按以下方法操作。
1．将实验板上的8位拨动开关RBOB~RB7B拨到ON位置（在实验板上靠边的地方），再将实验板上的5位拨动开关（在实验板上靠另一边的）拨到ON位置，其它拨动开关全部关闭。此时的实验板电路等效于《PIC单片机速成教程》书中第6页的前图-4电路。
2．上述操作完成时，即可插上电源适配器，此时只需触动一下实验板上任意位的微动开关，即可完成B口LED的设定的显示功能。
四、关于动态扫描实验
限于版面限制，有兴趣时，可将《PIC单片机速成教程》书中的第106页PIC16．ASM的6位计数动态扫描程序中简化为4位，同样可以用16F84/627/628实验板作相应的显示。
若难于实现修改，可在《电子制作》的网上查讯其4位数码管LED的源程序。
