引言

　　随着电子技术的飞速发展，现代电子测量装置往往需要负电源为其内部的集成电路芯片与传感器供电。如集成运算放大器、电压比较器、霍尔传感器等。

　　负电源的好坏很大程度上影响电子测量装置运行的性能，严重的话会使测量的数据大大偏离预期。目前，电子测量装置的负电源通常采用抗干扰能力强，效率高的开关电源供电方式。以往的隔离开关电源技术通过变压器实现负电压的输出，但这会增大负电源的体积以及电路的复杂性。而随着越来越多专用集成DC/DC控制芯片的出现，使得电路简单、体积小的非隔离负电压开关电源在电子测量装置中得到了越来越广泛的应用。因此，对非隔离负电压开关电源的研究具有很高的实用价值。

　　传统的非隔离负电压开关电源的电路拓扑有以下两种，如图1、图2所示。图3是其滤波输出电容的充电电流波形。由图3可见，采用图2结构的可获得输出纹波更小的负电压电源，并且在相同电感峰值电流的情况下其带负载能力更强。由于图2的开关器件要接在电源的负极，这会使得其控制电路会比图1来得复杂，因此在市场也没有实现图2电路结构（类似于线性稳压电源调节芯片7915功能）的负电压开关电源控制芯片。

　　为了弥补现有非隔离负电压开关电源技术的不足，以获得一种带负载能力强、输出纹波小的非隔离负电压开关电源，本文提出一种采用Boost开关电源控制芯片LT1935及分立元件实现了图2所示原理的基于峰值电流控制的新型非隔离负电压DC/DC开关电源。

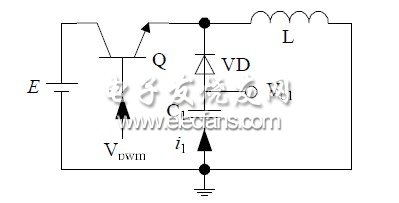

图1 传统的非隔离负电压开关电源电路结构1

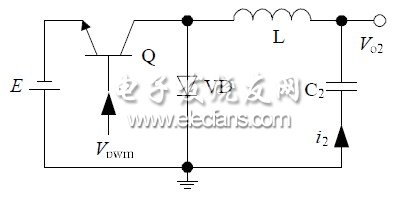

图2 传统的非隔离负电压开关电源电路结构2

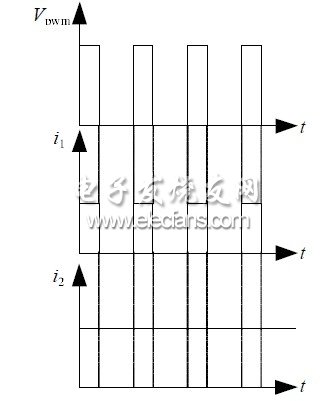

图3 两种开关电源滤波电容的充电电流波形

1 工作原理分析

　　本文设计的非隔离负电压DC/DC开关电源如图4所示，负电源工作在连续电流模式。当电源控制器LT1935内部的功率三极管导通时，直流电源给输出电感L1和输出电容C1充电。当电源控制器LT1935内部的功率三极管关断时，输出电感L1中的电流改由通过肖特基二极管VD1提供的低阻抗回路继续给输出电容C1充电直至下一个周期电源控制器LT1935内部的功率三极管再次导通。可见电容C1在输出电感L1储存能量和释放能量的过程中均获得充电，从而减小了输出纹波电压。同时，在CCM条件下，输出电流在LT1935内部功率三极管的导通和关断期间均通过输出电感L1,这很大程度上抑制了输出电流的波动，降低了输出纹波电流的影响，进而大大增加系统的带负载能力和效率。

　　反馈控制回路采用了峰值电流控制。相比传统的电压控制，峰值电流控制一方面能很好的改善电源的动态响应，另一方面还能实现快速的过电流保护，很大程度上提高了系统的可靠性。由于采用了电源控制器LT1935，其内部集成了峰值电路控制电路和斜坡补偿电路，非隔离负电压DC/DC开关电源反馈回路设计即转换为补偿网络设计，进而大大简化了反馈回路的设计。

　　为防止过高的直流电源对电源控制器的危害，这里使用稳压管VD2和VD3实现过电压保护。

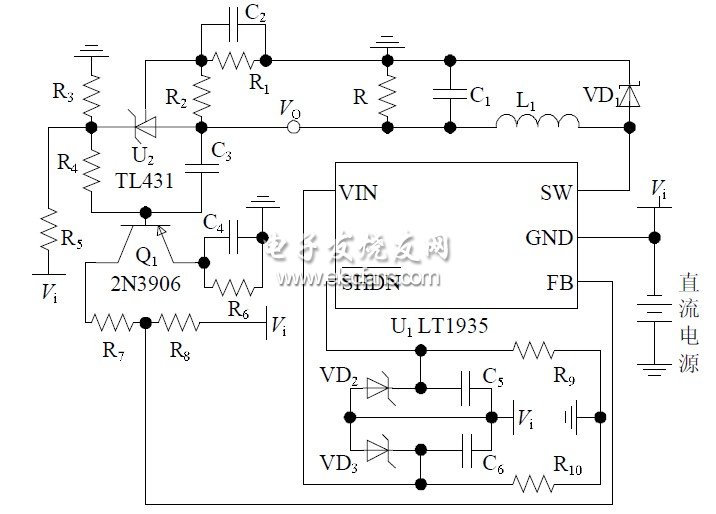

图4 非隔离负电压DC/DC开关电源硬件电路图
