雷奇威遥控玩具赛车在市场上的拥有量较大，现根据产品将其电路剖析给大家，供维修时参考。

       该车采用台湾瑞昱公司生产的专用于遥控车模的CMOS大规模集成电路TX-2/RX-2。该集成电路具有5种控制功能，即前进、后退、加速、左转和右转等。由于采用了编码发射及解码接收电路，所以具有较高的抗干扰性能。

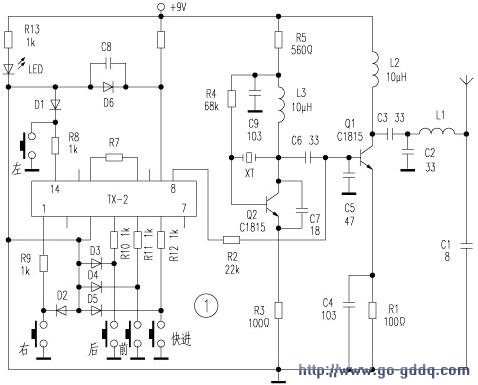

       图1为遥控电路，当某控制脚接地后，此脚所对应的功能选通，并由锁存电路锁存，锁存信号控制编码电路进行编码，产生对应控制功能的编码信号。由Q2及XT等产生的载波信号受到从脚输出的编码信号的调制后，再经Q1放大发射。脚为带载波编码信号输出端，脚为不带载波编码信号的输出端。TX-2中的R7为振荡电阻，LED为电源兼发射指示灯。

attachment_5401" class="wp-caption aligncenter" style="width: 488px;">

图1 遥控车发射电路原理图

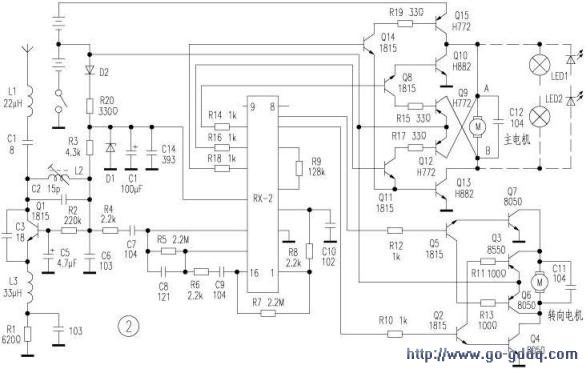

       图2为接收机电路，在发射端发出的高频信号经接收天线接收，Q1、L2、C2、C3等构成的超再生接收电路，L2、C2为并联谐振回路，其作用是选频，C3为超再生正反馈电容，调整L2可改变接收频率。R1、R2、C5决定超再生的熄灭电压。接收信号经R4、C7送入译码电路RX-2的脚进行放大，放大后的信号由脚输出经R8送入译码信号输出端脚进行译码。当译码电路将收到的信号译码后，若是前进信号，则脚输出高电平，Q11导通→Q12、Q13分别导通，+4.5V等经Q12→MA→MB→Q13→地，电机正转，车子前进，其他功能依此类推，不再赘述。R9为振荡电阻。RX-2中的、、、、脚分别为右转、左转、后退、前进、加速等功能的输出端。R20、D1、C1、C14组成简单的稳压电路，为RX-2提供稳定的工作电压，D2为隔离二极管。

attachment_5404" class="wp-caption aligncenter" style="width: 596px;">

图2 遥控车接收电路原理图

为使该车更加美观逼真，笔者进行了小小的改进，如图2中虚线所示。购两只赛车专用小灯泡，两只LED按图安装，小灯泡作遥控车的前大灯使用，LED为倒车灯。当车子前进时，大灯亮，LED反偏不亮；倒车时在前大灯亮着的同时，LED为正偏也亮起来作倒车灯使用。经如此改装后，夜晚玩车时，更为有趣。
