方案选择：
在开关管承受峰值电流和电压的情况下，全桥输出功率为半桥的两倍，并切在功率大于500W时，全桥相对于半桥更合适，故本次设计采用全桥拓扑。
功率开关管选择：
经过整流滤波后电压最大值为373V,最大初级电流为3.5A 考虑实际工作情况选择FQA24N50
（24A/500V/0.2Ω）
输出整流二极管：
整流二极管要承受的最大反相电压为100V,电流为10A,考虑实际工作情况，我们选用MUR3060（600V/30A）
全桥电路图：
整流滤波输出电路：
驱动电路：
PWM信号通过光耦隔离，经过反相器进入半桥驱动芯片IR2110 ,如图所示的Q1、Q2半桥驱动电路，Q3、Q4驱动电路与此电路相同。
辅助电源供电：
本设计系统供电采用另制辅助电源，系统框图如下：
本供电系统可提供稳定的12V,5V,-12V电压，且效率较高。
智能控制电路设计：
电源PWM控制部分

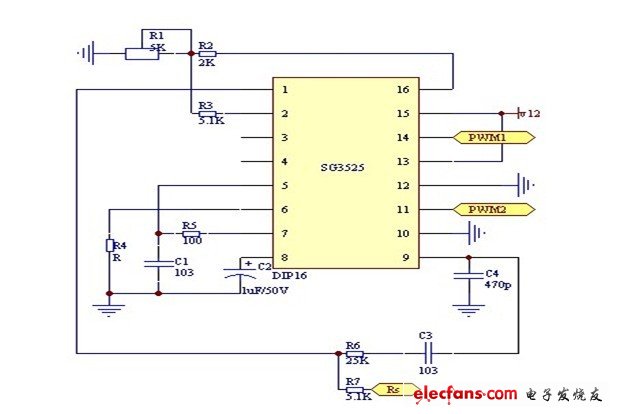

本设计采用的电源核心控制部分的芯片为美国通用公司芯片SG3525.控制电路如图：
